一句话结论：导冷板（传导冷却板）是用铝合金板体嵌入铜块、铜管或铜排，把板卡热量传导到机箱侧壁或液冷底板的无流体冷却板，用于 VPX / CPCI 加固机箱、密闭通信设备与功率模块。东吉热控 CNC 板体嵌铜后整体铣平，表面导电氧化或阳极氧化，可升级为导冷 + 液冷复合板。
- 无流体、无风扇，适合密闭与加固机箱
- 板体 6061 / 6063 / 5052 铝，嵌紫铜块 / 铜管 / 铜排
- 表面：导电氧化 / 阳极氧化 / 化学镀镍
- 可升级：嵌铜管对接液冷板
- 打样 7–15 天，量产首件 4–6 周
适用场景

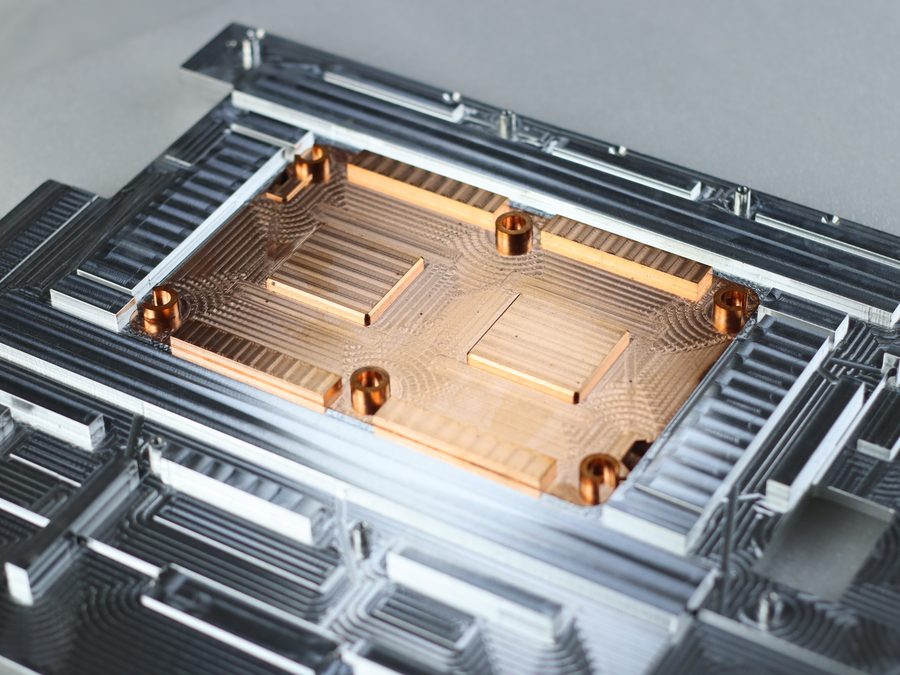

VPX / CPCI 加固板卡
3U / 6U 板卡导冷框架，主芯片位嵌铜块直接贴装，热量沿框架两侧导轨传到机箱楔形锁紧条。板体一次 CNC 成形，安装孔位与凸台按 PCB 定制。
密闭机箱与通信设备
无风扇密闭机箱把热量传到侧壁或顶盖散热，导冷板可嵌铜管把热量引到远端翅片或液冷板，解决防尘、防潮、防盐雾环境下的散热问题。

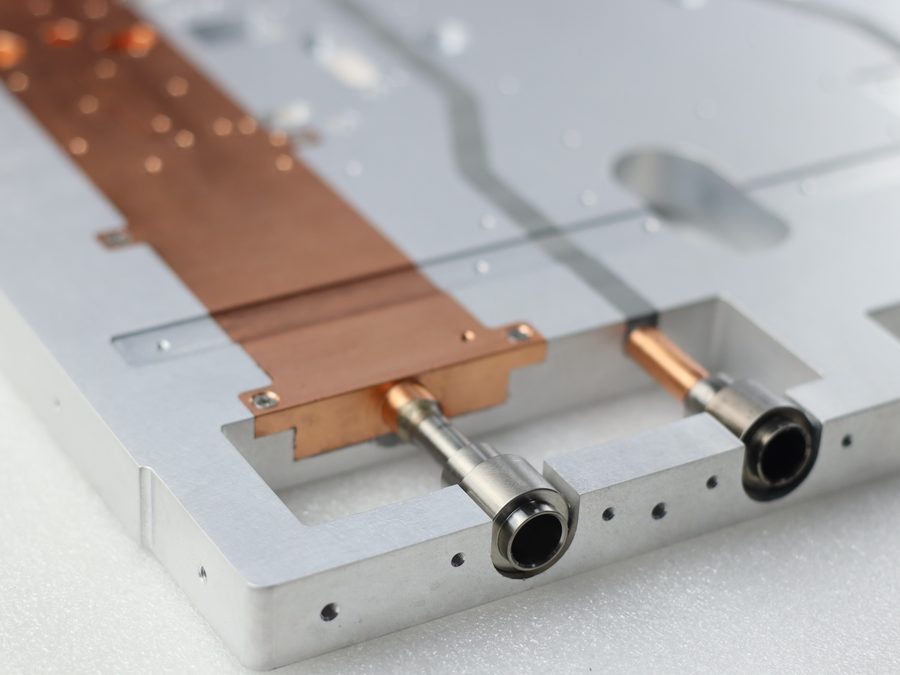

功率模块与机架级导冷
大尺寸铝板嵌铜排 + 铜管，承接多个功率器件的热量并汇集到一侧，可兼作液冷底板，用于电源、射频功放与储能功率单元。
参数表
| 项目 | 常规范围 | 说明 |
|---|---|---|
| 板体材质 | 6061 / 6063 铝合金，5052 铝板 | 按强度与加工性选择 |
| 嵌入导热件 | 紫铜块 / 紫铜管 / 铜排；可选热管或均温板 | 过盈压装或钎焊，嵌入后整体铣平 |
| 板体厚度 | 按图纸确认 | 常见 3–15 mm，薄板需评估平面度 |
| 最大外形尺寸 | 按图纸确认 | CNC 大行程设备可加工大尺寸板体 |
| 贴装面平面度 | 按图纸确认 | 芯片贴装位可按客户公差单独控制 |

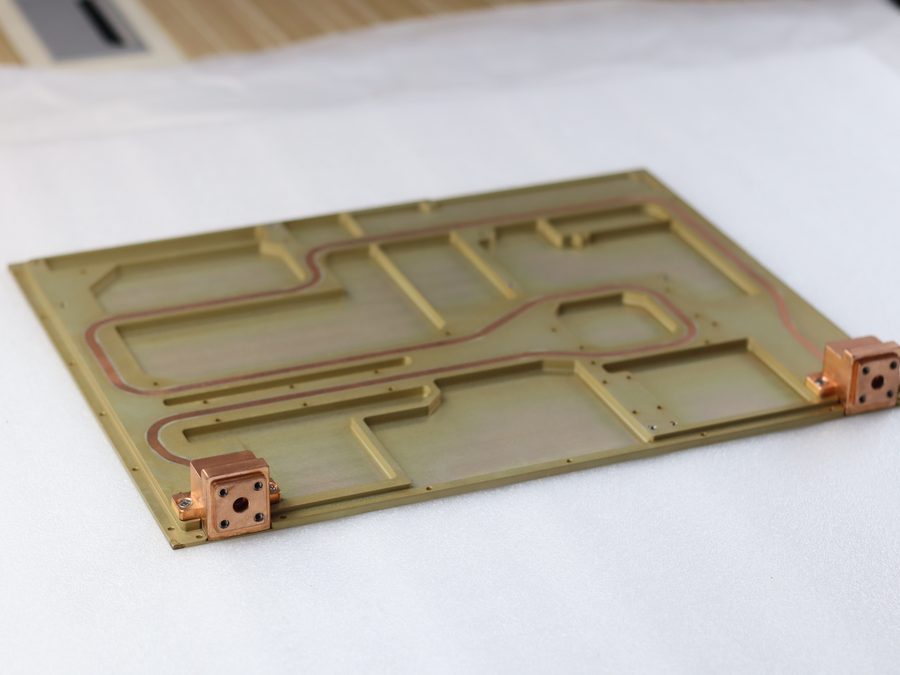

| 表面处理 | 导电氧化 / 本色阳极氧化 / 黑色阳极氧化 / 化学镀镍 | 导电氧化可保持接地导通 |
| 接口形式 | 楔形锁紧条位、螺纹孔、铜管外接、快插接头 | 液冷升级时增加流道与接头 |
| 检测 | 三坐标尺寸、平面度、粗糙度；带流道件加氦检漏与耐压 | 按客户检验标准出报告 |
| 打样周期 | DFM 确认后 7–15 个自然日 | 量产首件 4–6 周 |
空值显示"按图纸确认"，实测曲线见下。
工艺与检测
CNC 精密加工
100 余台 CNC 设备加工板体、凸台、导轨与嵌铜槽；嵌铜后二次精铣贴装面，保证平面度与位置度。多轴设备可加工侧面孔位与斜面。
嵌铜与表面处理
铜块、铜管过盈压装或真空钎焊嵌入铝板，界面无空隙；表面按客户要求做导电氧化、阳极氧化或化学镀镍，交付前做尺寸、平面度与外观全检。
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关型号方案
案例

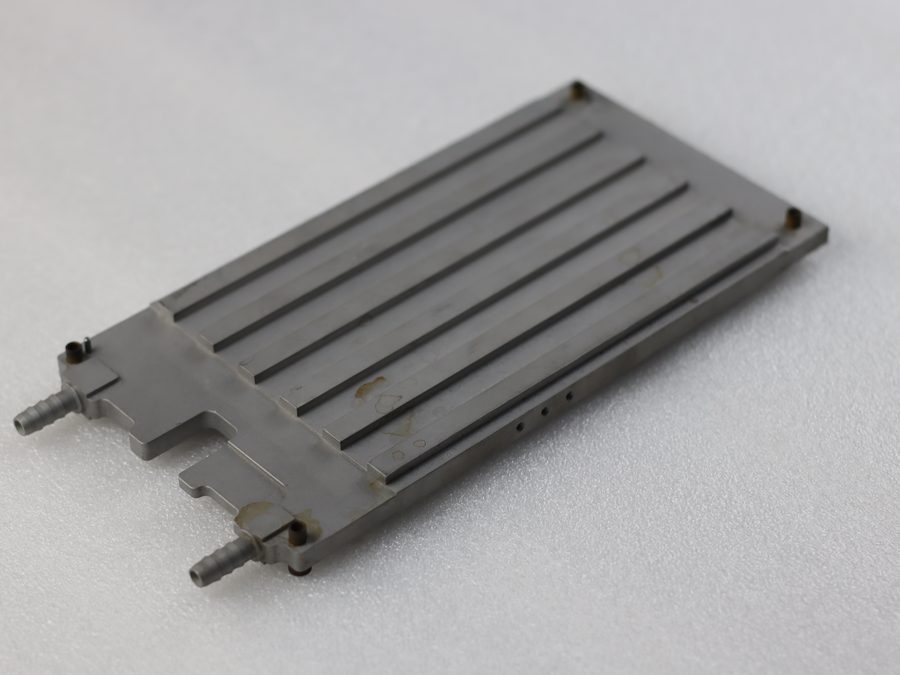

导冷 + 液冷复合板
某加固计算机箱项目：板卡侧导冷、机箱侧液冷，一块板体同时完成传导与流体冷却，减少界面数量与装配工序。

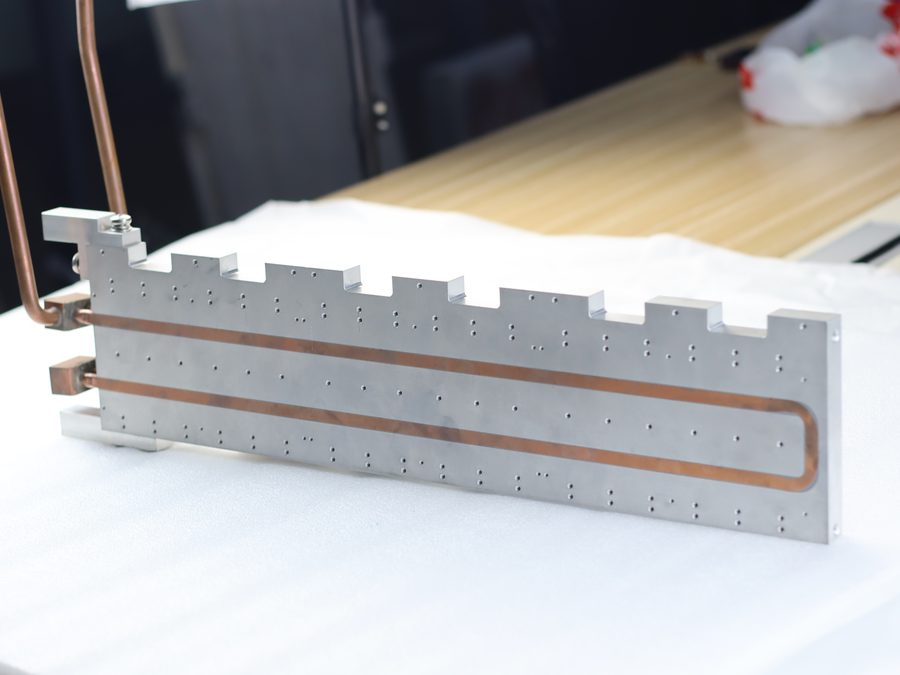

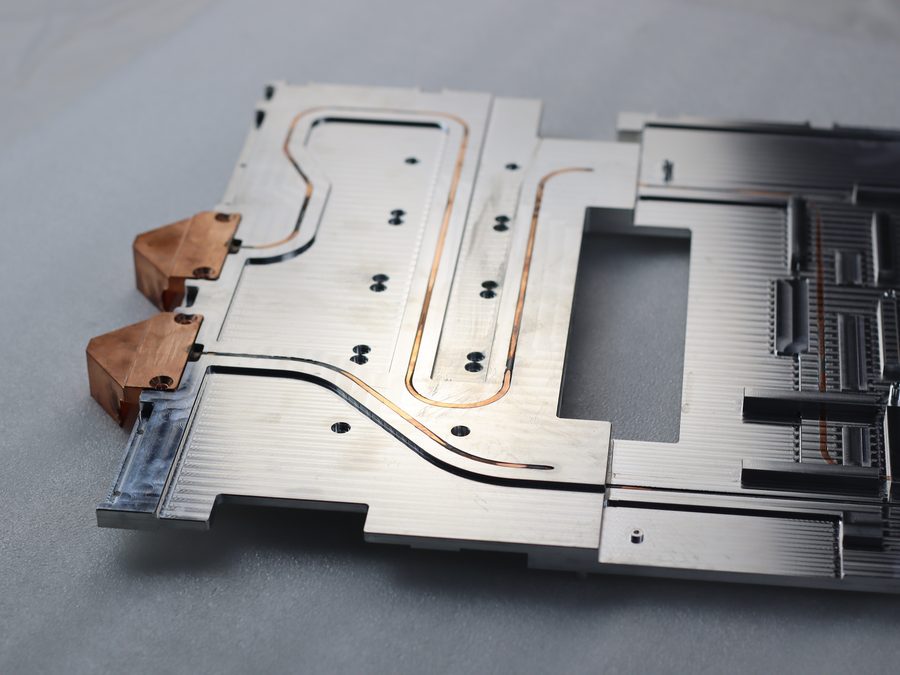

嵌铜管远端引热
某通信设备项目：板级导冷板嵌铜管并引出接头块，前期按纯导冷交付，后期按同一板体升级液冷，客户无需改结构。
关于导冷板的常见问题
导冷板和液冷板有什么区别？
导冷板靠板体金属传导把热量送到机箱侧壁或冷板，内部没有流体；液冷板内部有流道由冷却液带走热量。密闭、防尘、无风扇场景用导冷板，热负荷大时导冷板再对接液冷板。
导冷板为什么要嵌铜块？
紫铜导热系数约为铝的 1.7 倍，在芯片贴装位嵌铜块可以降低局部扩散热阻，其余板体用铝控制重量与成本。嵌入后整体铣平，贴装面平面度可单独控制。
VPX 导冷板可以按 3U / 6U 标准定制吗？
可以。按客户 PCB 图纸定制导轨宽度、楔形锁紧条位、凸台高度与安装孔位，表面做导电氧化保持接地导通。
没有图纸只有热负荷能做吗？
能。提供热源功率与位置、允许温升、机箱接口形式与安装空间，东吉热控热工程团队完成导冷路径设计与仿真，输出 3D 模型确认后打样。
导冷板打样多久？
DFM 确认后 7–15 个自然日出样，量产首件 4–6 周；询价 24 小时内回复价格区间。
