GPU 液冷板：单卡、8 卡模组与国产 GPU 平台

Q: GPU 液冷板支持哪些型号？

H100 / H200 / H20 / H800 / GB200，4090 / 3090 / 3080 / A100 / A800 / A6000 / L20 / L40，沐曦、昆仑芯国产 GPU，以及 DTC 系列交换芯片冷板；其他型号按 PCB 与芯片位置定制。

Q: 单宽和双宽显卡冷板有什么区别？

单宽厚度约 19 mm 占一个 PCIe 槽位，双宽 25–30 mm 流道更深流阻更低；按机箱槽位与功率选。

Q: 8 卡模组冷板怎么和 Manifold 连接？

模组冷板自带分液歧管与快插接头，对接机架 Manifold；东吉热控可同时提供 Manifold 与软管。

Q: 打样和量产交期？

标准品有现货或短交期；定制款 DFM 确认后 4–6 周出样，量产首件 6–8 周；询价由热工程师审阅并回复价格区间。

从 270 W 单宽显卡冷板到 1200 W + 1200 W + 300 W 的 GB200 一体冷板、8 卡 H100 / H20 整模组冷板，17 款标准品覆盖主流训练与推理平台，另有沐曦、昆仑芯国产 GPU 冷板与 DTC 系列 1000–1500 W 交换芯片冷板。紫铜微通道 TLP 扩散焊，耐压 1 MPa。

上传图纸询价查看参数表 →

一句话结论：GPU 液冷板分单卡冷板（270–450 W，单宽 19 mm 起）、8 卡整模组冷板（H100 / H20，6.344 kW）和 GB200 一体冷板（1200 W + 1200 W + 300 W，2.5 L/min，35 ± 5 kPa）。东吉热控 17 款标准品覆盖主流训练推理平台与沐曦、昆仑芯国产 GPU，紫铜微通道 TLP 扩散焊，承压 1 MPa，可按 PCB 与芯片位置定制。

17 款标准品：单卡、8 卡模组、GB200、交换芯片
功率：单卡 270 W 起，GB200 一体冷板 1200 + 1200 + 300 W
国产 GPU：沐曦、昆仑芯

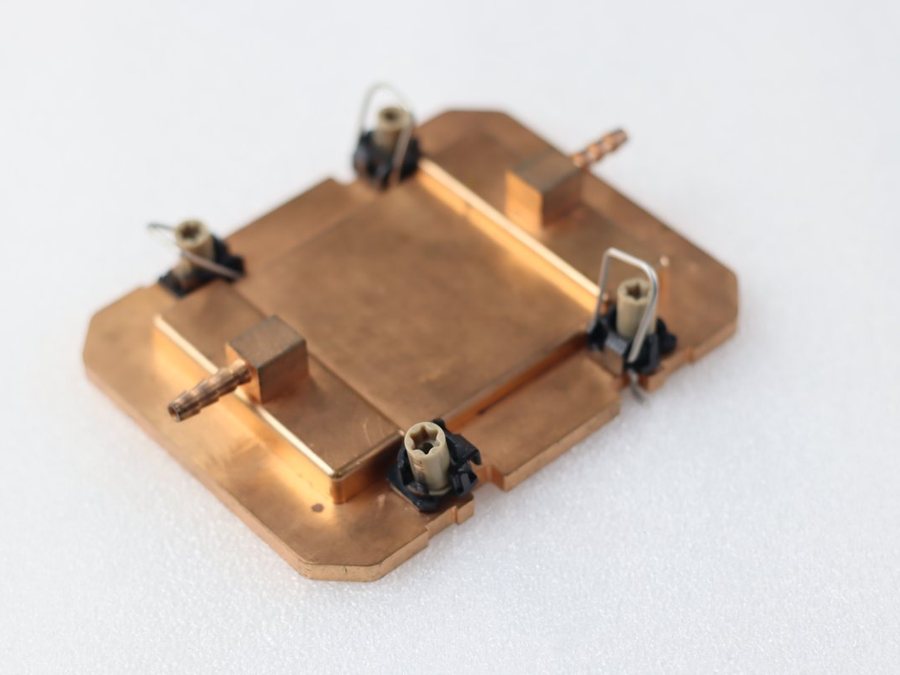

结构：紫铜微通道，模组冷板集成分液歧管
配套 Manifold 与快插软管同厂

作者：东吉热控工程团队 · 更新日期：2026 年 10 月 12 日 · 数据来源：东吉热控产品规格书与实测报告

适用场景

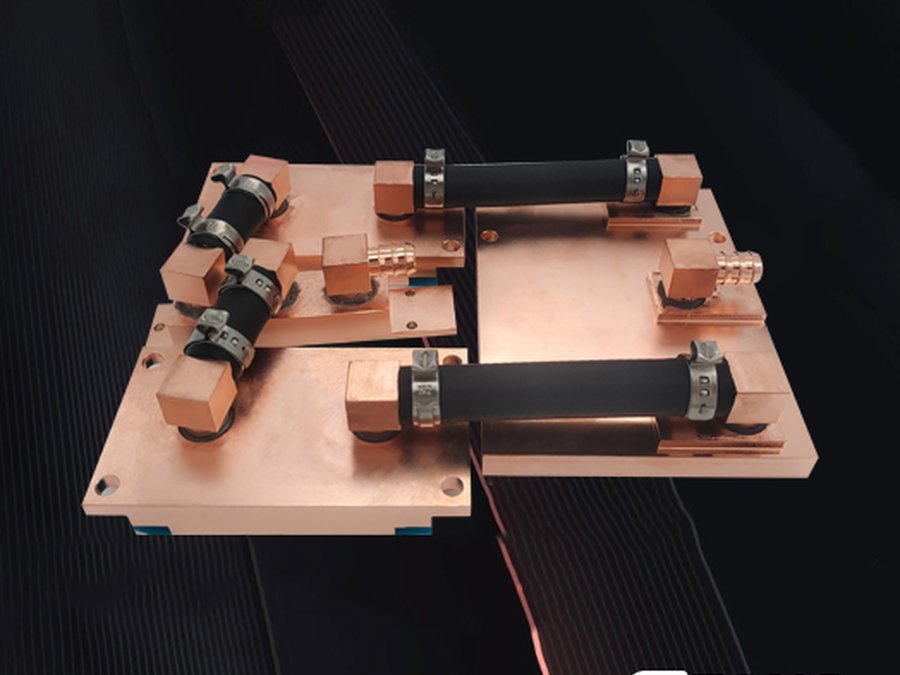

GB200 / H100 / H200 模组冷板

GB200 一体冷板 1200 W + 1200 W + 300 W（2×GPU + Grace CPU）；H100 / H20 8 GPU + 4 NVS 整模组冷板，10 LPM 40 kPa。

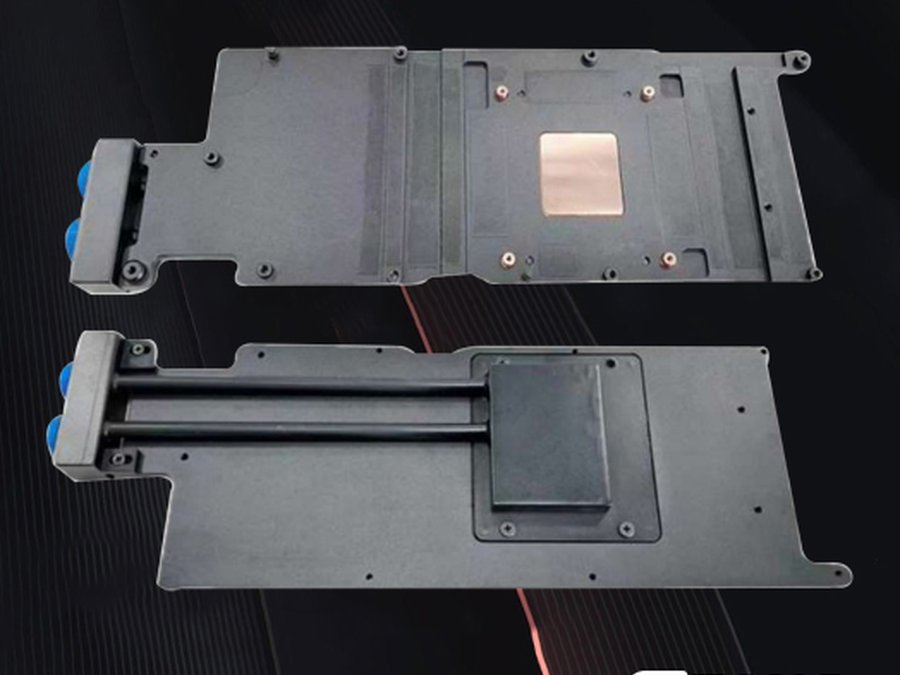

单卡显卡冷板

4090 单宽 / 双宽、A100 / A800、A6000、L20 / L40、3080 / 3090，270–450 W，单槽厚度 19 mm 起。

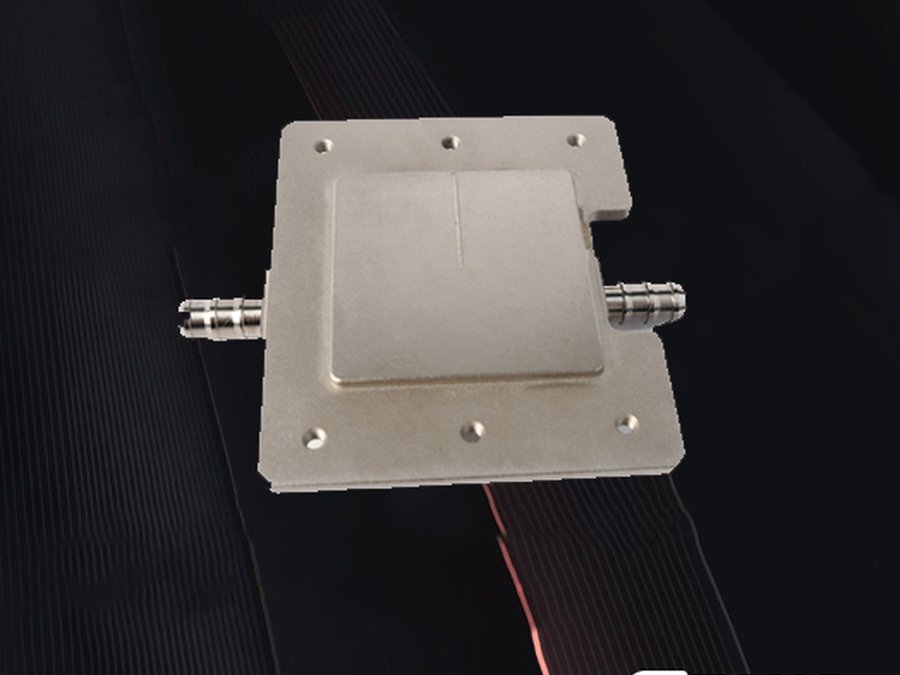

交换芯片 / ASIC 冷板

DTC 系列 1000 / 1200 / 1500 W，83×70 mm 小面积高热流密度，纯水 2 LPM 表面 <45 ℃。

参数表

型号	名称	适配	材质	工艺	热源功率	介质	进液温	表面温	流量 / 流阻	承压	尺寸 (mm)

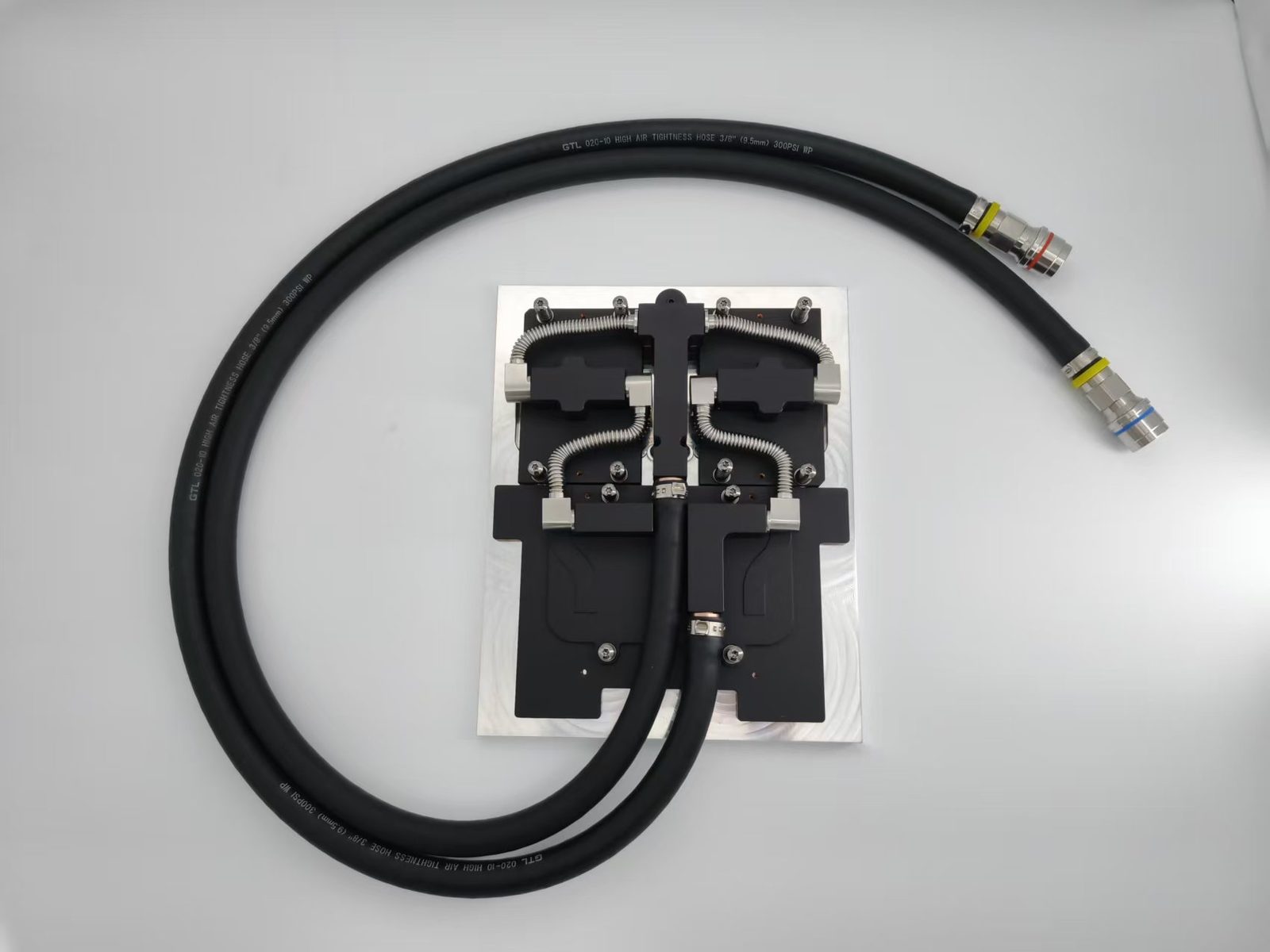

TC-BZP-GB200-01A	GB200 一体冷板	2×GPU + Grace CPU	T2 紫铜	氮气保护钎焊 + 激光焊	1200 W + 1200 W + 300 W	纯水	25 ± 2 ℃	<43 ℃	2.5 L/min / 35 ± 5 kPa	0.6 MPa	235×190×30

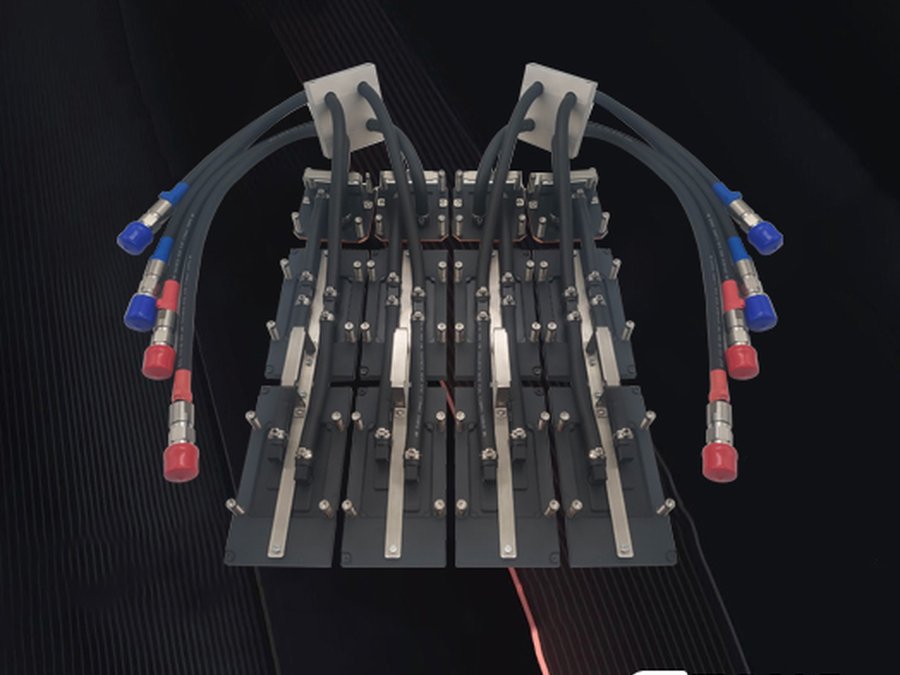

T-HS202323	H100 液冷板（8 GPU + 4 NVS）	GPU 模组	紫铜	TLP 扩散焊	700 W×8 + 186 W×4	纯水	45 ℃	<80 ℃	9 LPM / 40 kPa	1 MPa	472.7×331×130.6

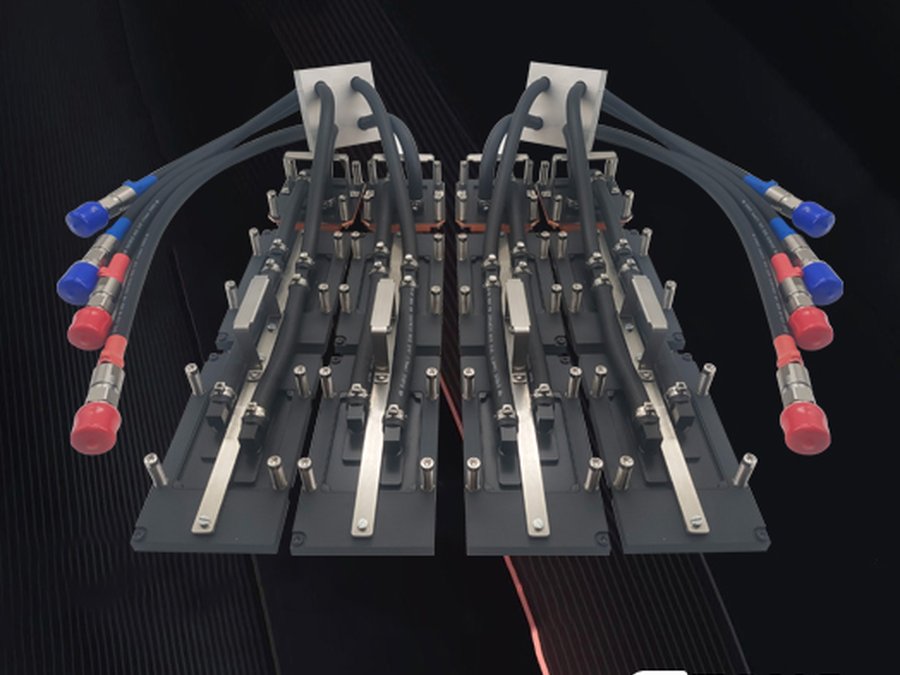

T-HS202322	H20 液冷板（8 GPU + 4 NVS）	GPU 模组	紫铜	TLP 扩散焊	700 W×8 + 186 W×4	纯水	45 ℃	<80 ℃	10 LPM / 40 kPa	1 MPa	409.18×331×139.61

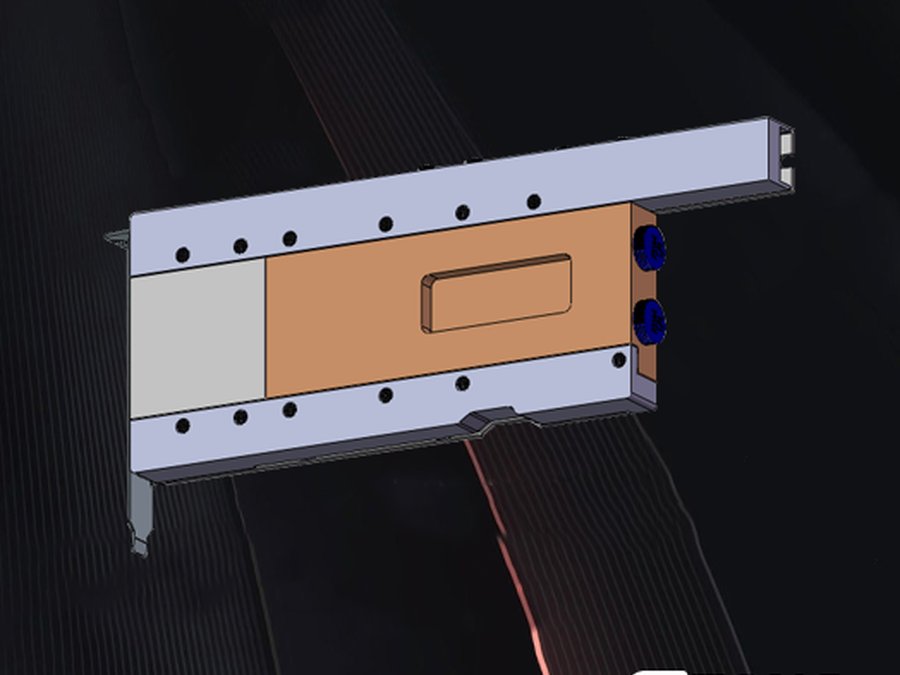

T-HS202308	H800 单宽液冷板	GPU 单卡	紫铜	TLP 扩散焊	350 W	40% EGW	45 ℃	<56 ℃	0.9 LPM / 5 kPa	1 MPa	266×98×19.5

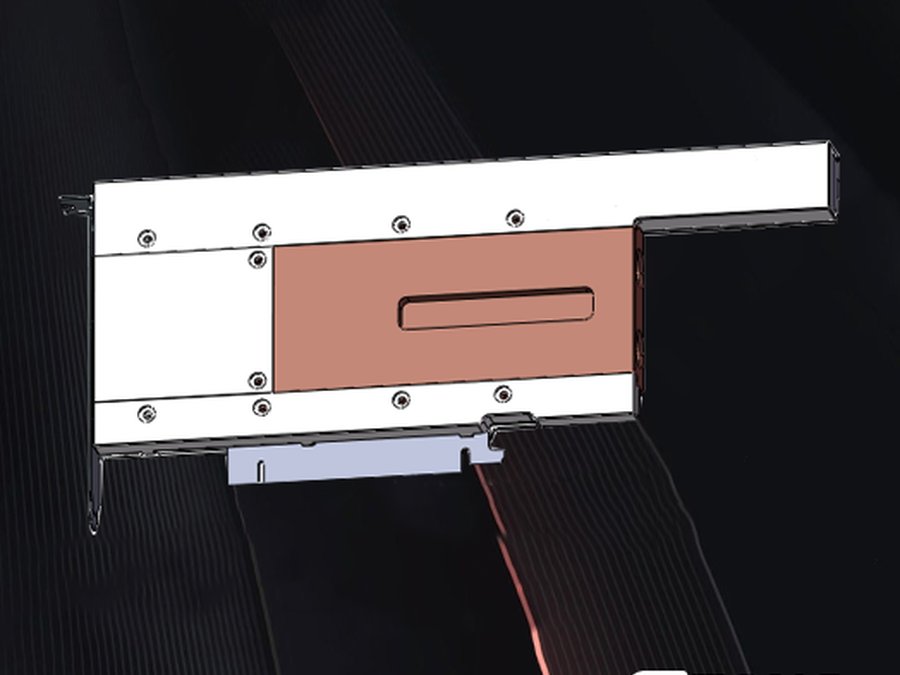

T-HS202320	L20 液冷板	GPU 单卡	紫铜	TLP 扩散焊	350 W	40% EGW	50 ℃	<59 ℃	0.8 LPM / 3 kPa	1 MPa	265×97×19

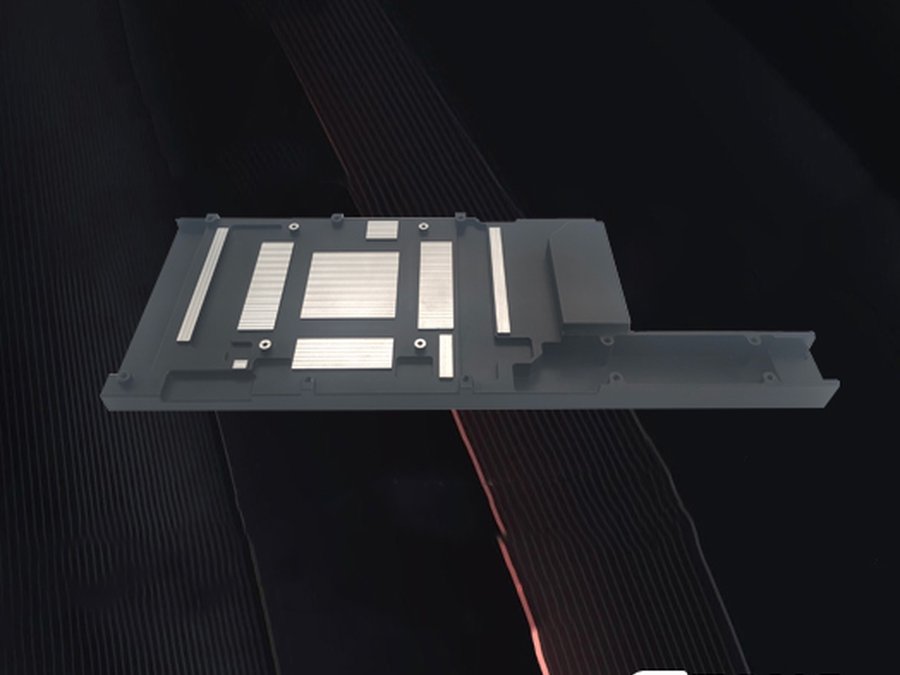

T-HS202321	L40 液冷板	GPU 单卡	紫铜	FSW	270 W	40% EGW	50 ℃	<56 ℃	0.8 LPM / 3 kPa	1 MPa	265×97×19

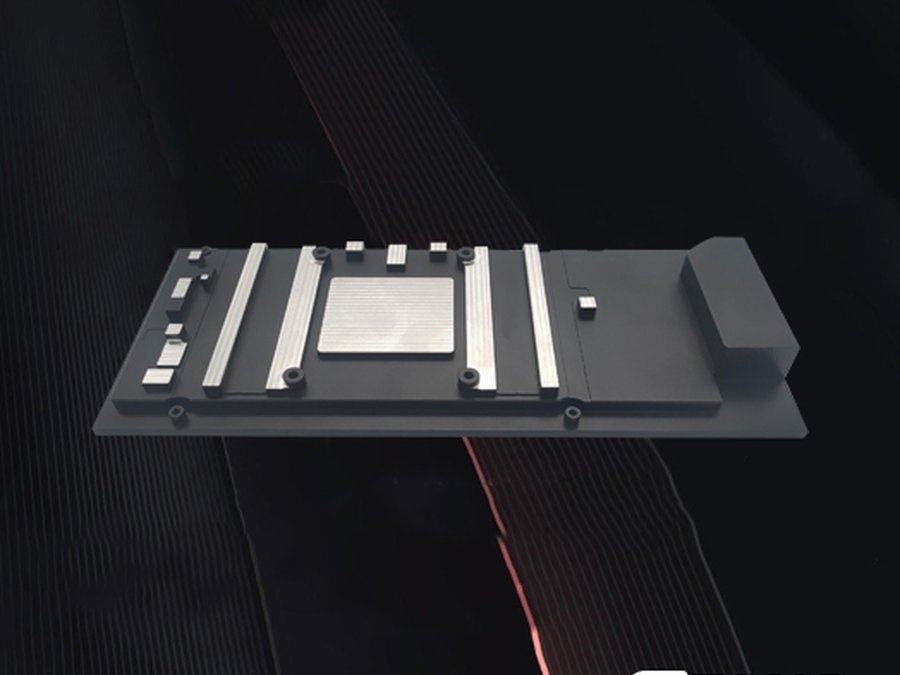

T-HS202303	A100 / A800 单宽液冷板	GPU 单卡	铝合金	FSW	350 W	57% EGW	50 ℃	<55 ℃	1.5 LPM / 9 kPa	1 MPa	266.2×97.7×18.8

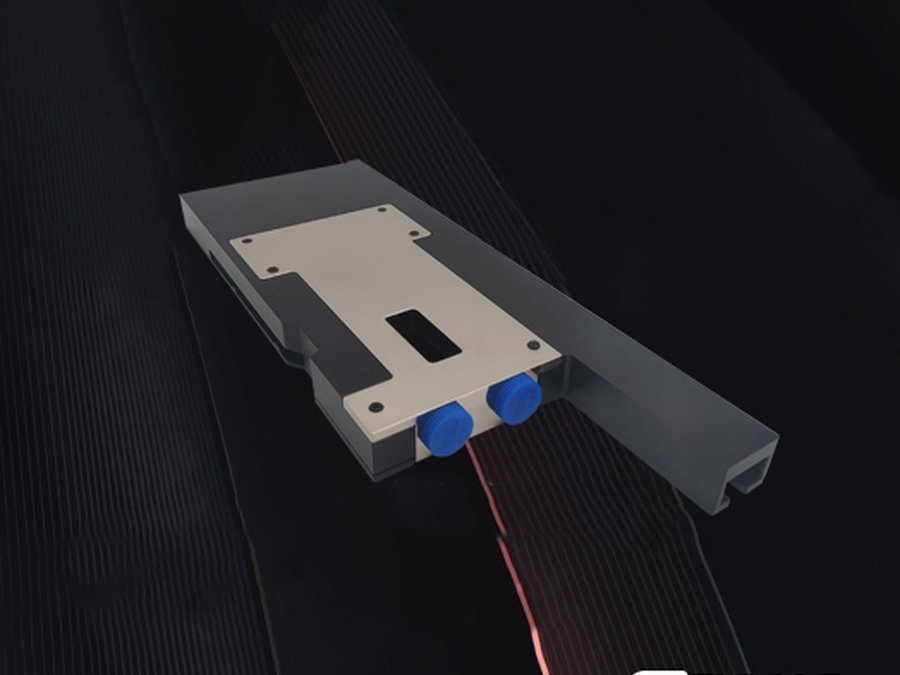

T-HS202306	A6000 单宽液冷板	GPU 单卡	紫铜	TLP 扩散焊	300 W	34% EGW	50 ℃	<62 ℃	1 LPM / 2.5 kPa	1 MPa	266.8×97.96×19.35
T-HS202307	4090 单宽液冷板	GPU 单卡	紫铜	TLP 扩散焊	450 W	20% PGW	48 ℃	<65 ℃	1 LPM / 5 kPa	1 MPa	270×97×19.5

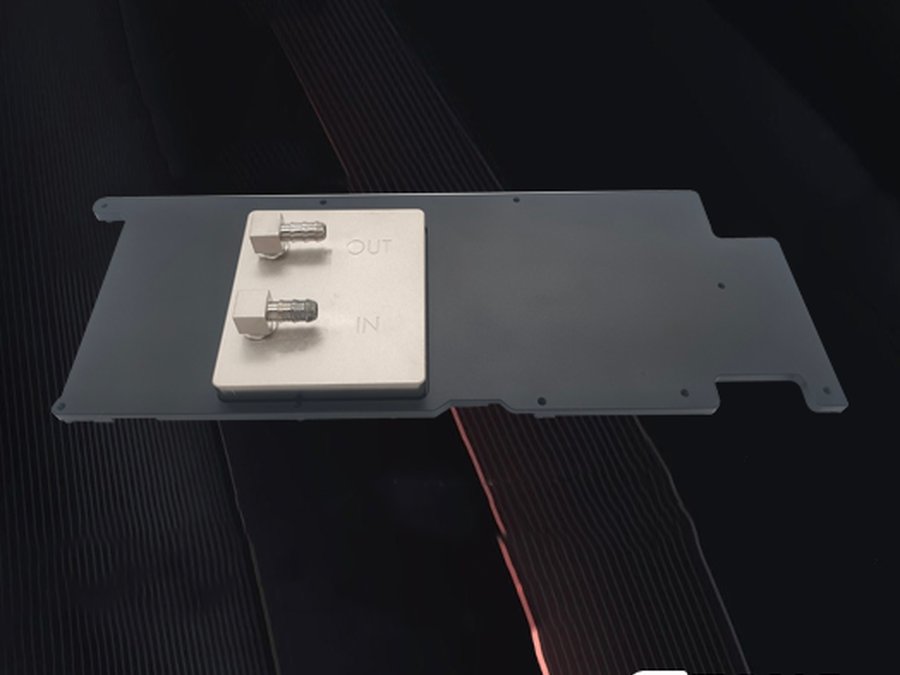

T-HS202305	4090 双宽液冷板	GPU 单卡	紫铜	TLP 扩散焊	450 W	34% EGW	35 ℃	<55 ℃	0.5 LPM / 8 kPa	1 MPa	270×97×29.7

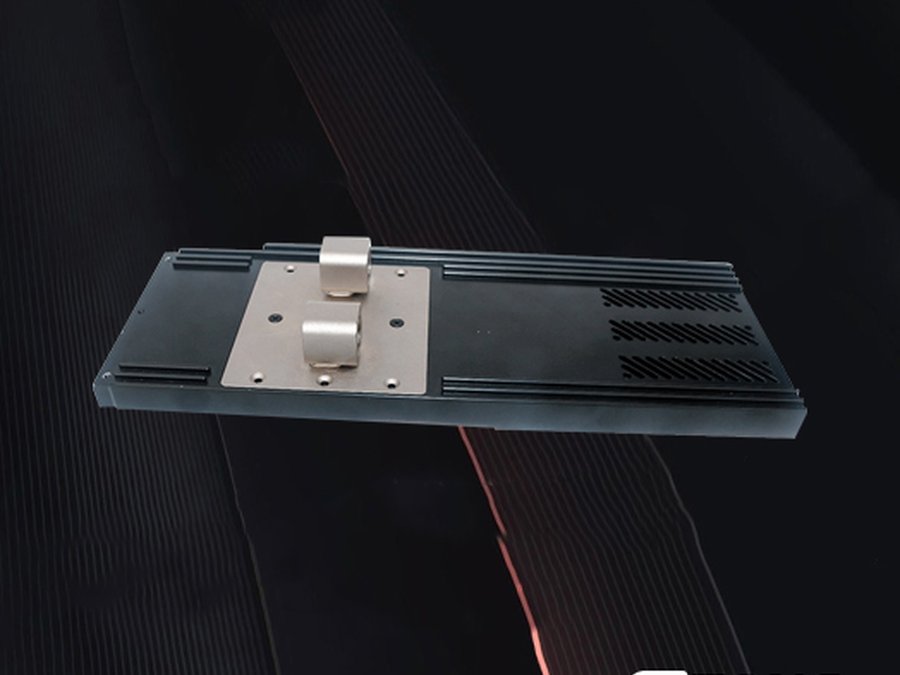

T-HS202311	3090 双宽液冷板	GPU 单卡	紫铜	TLP 扩散焊	350 W	30% EGW	50 ℃	<61 ℃	1 LPM / 5 kPa	1 MPa	245.2×96.5×25

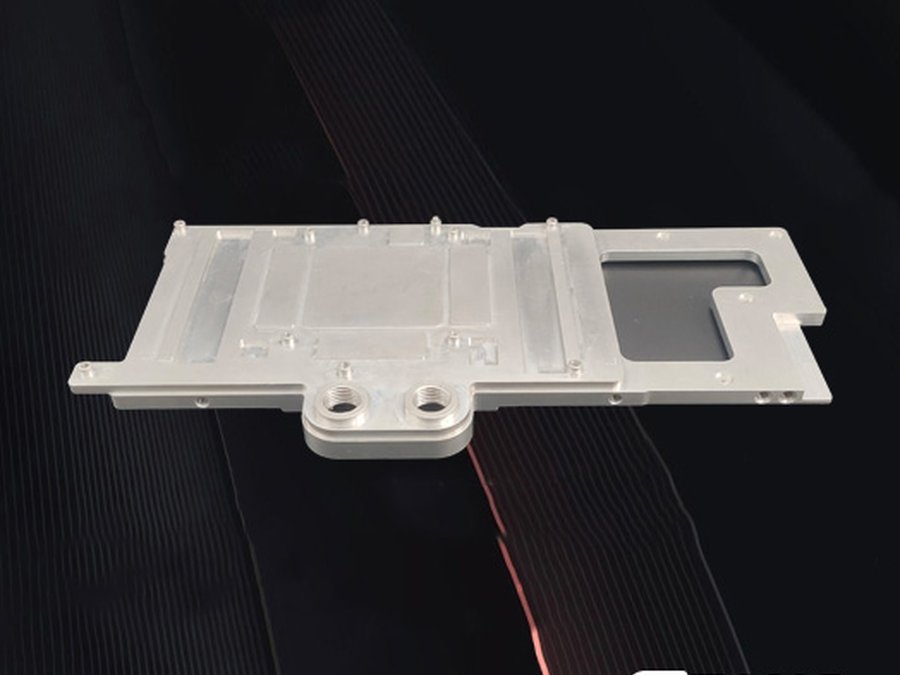

T-HS202312	3080 双宽液冷板	GPU 单卡	铝合金	真空钎焊	368 W	纯水	40 ℃	<52 ℃	5 LPM / 9 kPa	1 MPa	267×122.2×19.8

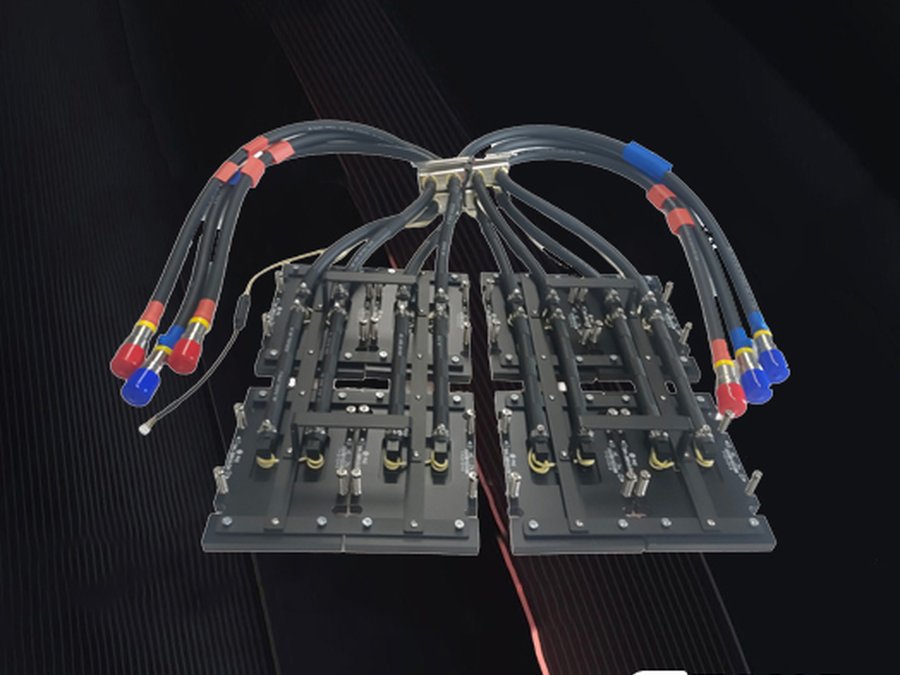

T-HS202328	沐曦平台液冷板（8 GPU）	国产 GPU	紫铜	隧道炉钎焊	400 W×8	25% PGW	40 ℃	<55 ℃	9.6 LPM / 40 kPa	1 MPa	549×414×70

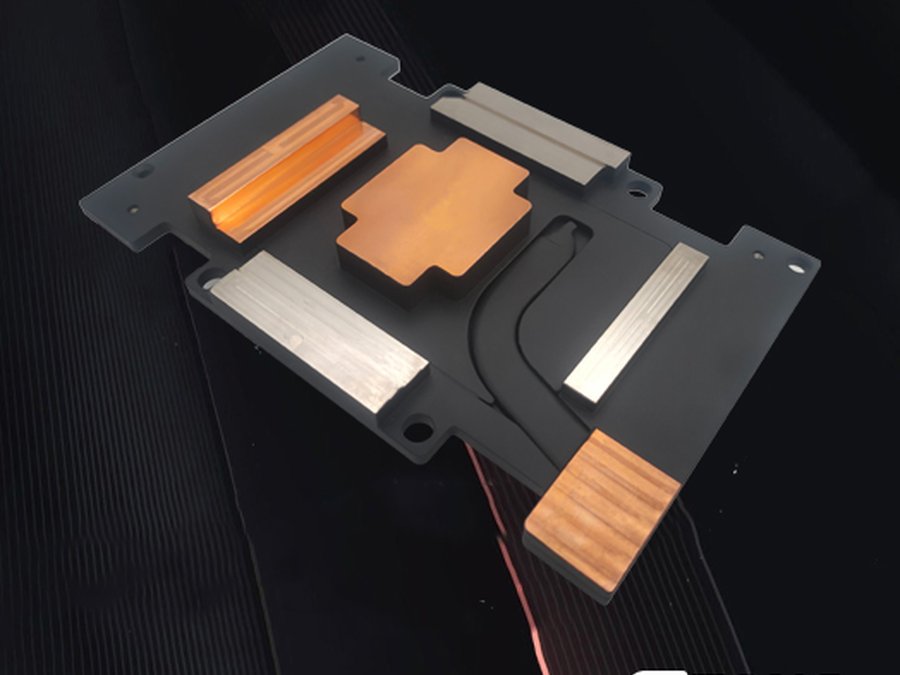

T-HS202329	昆仑芯平台液冷板（8 GPU）	国产 GPU	紫铜	TLP 扩散焊	610 W×8	纯水	40 ℃	<65 ℃	10 LPM / 41 kPa	1 MPa	350×412×59

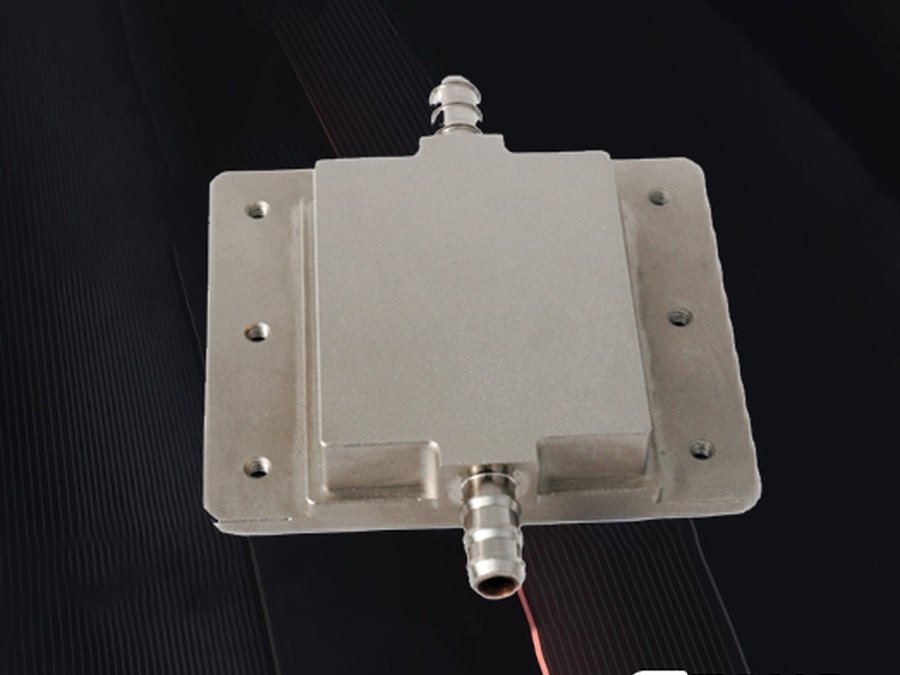

T-HS202304	DTC-1000 液冷板	GPU / 交换芯片	紫铜	TLP 扩散焊	1000 W	纯水	30 ℃	<45 ℃	2 LPM / 8 kPa	1 MPa	83×70×16.3

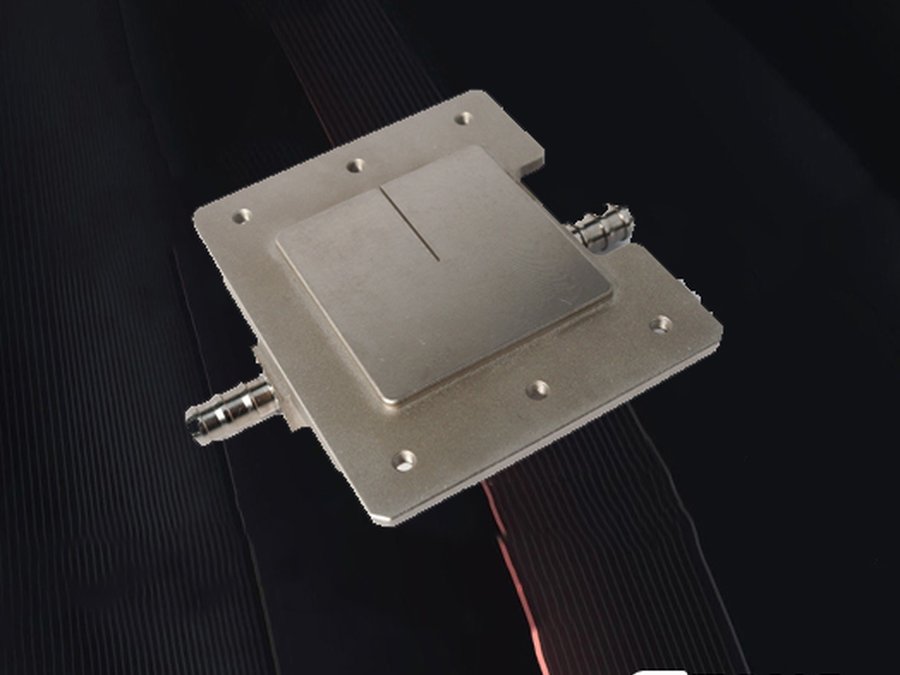

T-HS202315	DTC-1200 液冷板	GPU / 交换芯片	紫铜	TLP 扩散焊	1200 W	纯水	30 ℃	<45 ℃	2 LPM / 8 kPa	1 MPa	83×70×16.3
T-HS202316	DTC-1500 液冷板	GPU / 交换芯片	紫铜	TLP 扩散焊	1500 W	纯水	30 ℃	<45 ℃	2 LPM / 8 kPa	1 MPa	83×70×16.3
EGW = 乙二醇水溶液，PGW = 丙二醇水溶液。表中为标准品实测工况，可按客户平台、扣具、接头与流量定制；上传图纸获取 DFM 初评。
