一句话结论：GB200 液冷板是装在 NVL72 计算托盘上、同时覆盖两颗 GPU 和一颗 CPU 的一体紫铜冷板。东吉热控 TC-BZP-GB200-01A 按规格书：热负荷 1200 W + 1200 W + 300 W，进液 25 ± 2 ℃ 纯水 2.5 L/min 时流阻 35 ± 5 kPa，承压 0.6 MPa，冷板表面 <43 ℃，尺寸 235×190×30 mm；GB300 4 GPU + 2 CPU 模组 GPU 1067 W 实测热阻 0.0133 ℃/W。冷板、软管、UQD 快插与托盘 Manifold 同厂配套，规格书 PDF 可下载核对。
- GB200 一体冷板：1200 + 1200 + 300 W，2.5 L/min，35 ± 5 kPa，0.6 MPa，235×190×30 mm
- GB300 模组实测：GPU 0.0133 ℃/W @1.7 L/min / 12.06 kPa；CPU 0.0220 ℃/W @0.7 L/min / 10.39 kPa
- 热阻 =（冷板表面温度 − 进液温度）÷ 热负荷，页内给出逐项代入过程
- GB200 按规格书工况推算出液温升约 15.6 ℃（计算值，非实测）
- 套件：T2 紫铜冷板 + 波纹管 + 3/8″ EPDM 软管 + UQD 快插，100% 氦检漏
安装参数
| 项目 | 型号 | 形态 | 材质 / 工艺 | 热负荷 | 介质 | 流量 | 流阻 | 热阻 / 温度 | 尺寸 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| GB300 模组 | TC-BZP-GB300-01A | 4 GPU + 2 CPU | 紫铜微通道 | GPU 1067 W / CPU 485 W 实测 | 纯水 | GPU 1.7 L/min · CPU 0.7 L/min | GPU 12.06 kPa · CPU 10.39 kPa | GPU 0.0133 ℃/W · CPU 0.0220 ℃/W | 按托盘定制 |
| GB200 一体冷板 | TC-BZP-GB200-01A | 2×GPU + Grace CPU | T2 紫铜，氮气保护钎焊 + 激光焊 | 1200 W + 1200 W + 300 W | 纯水 | 2.5 L/min | 35 ± 5 kPa | 表面 <43 ℃（进液 25 ± 2 ℃）；热阻按项目 CFD 验证 | 235×190×30 |
| 托盘 Manifold | 定制 | 计算托盘分液 | 不锈钢 316L / 铝 | — | 纯水 / PG25 | 按托盘流量 | 按节点数平衡 | UQD 快插 | 按机箱 |
| GB200 数据按规格书 TC-BZP-GB200-01A，最高工作压力 0.6 MPa，100% 泄漏测试（氦检或压力测试，判据按项目）；GB300 数据为 2026-03 纯水稳态实测；承压 0.6–1 MPa；氦检漏 <1×10⁻⁶ Pa·m³/s。平台代号仅表示适配对象。 | |||||||||
实测曲线
下表为 GB300 模组 2026-03-20 稳态纯水实测原始数据（来源：TC-DS-GB300-01A 实测摘要），热阻按“（表面测点温度 − 进液温度）÷ 热负荷”计算，可逐项复核。
| 项目 | GPU 冷板 | CPU 冷板 |
|---|---|---|
| 流量 | 1.7 L/min | 0.7 L/min |
| 热负荷 | 1066.94 W | 485.46 W |
| 进液 / 出液温度 | 19.9 ℃ / 27.3 ℃ | 23.6 ℃ / 31.5 ℃ |
| 表面测点温度 | T1 34.1 ℃ / T2 33.8 ℃ | T1 34.3 ℃ |
| 测点相对进液温升 | 14.2 ℃ / 13.9 ℃ | 10.7 ℃ |
| 流阻 | 12.06 kPa | 10.39 kPa |
| 热阻（计算过程） | 14.2 ÷ 1066.94 = 0.0133 ℃/W；13.9 ÷ 1066.94 = 0.0130 ℃/W | 10.7 ÷ 485.46 = 0.0220 ℃/W |
| 导热界面材料 TC-5888 导热膏；单套稳态实测，实际性能随进液温度、流量与界面材料变化。 | ||
GB200 冷板的出液温度怎么估算？
按能量守恒：温升 ΔT = 热负荷 ÷（质量流量 × 比热）。代入规格书工况：热负荷 1200 + 1200 + 300 = 2700 W，纯水 2.5 L/min ≈ 0.0415 kg/s，比热取 4.18 kJ/(kg·K)，ΔT ≈ 2700 ÷ (0.0415 × 4180) ≈ 15.6 ℃。进液 25 ℃ 时出液约 40.6 ℃（计算值，非实测；假设热量全部进入冷却液）。如果机房供液温度更高，出液温度同步抬高，需要和 CDU 二次侧设计一起核对。
NVL72 整柜冷板流量怎么估算？
NVL72 机柜含 72 颗 GPU、36 颗 CPU，即 36 组“2 GPU + 1 CPU”。若每组用一块 GB200 一体冷板并按规格书 2.5 L/min 供液，冷板总流量约 36 × 2.5 = 90 L/min，冷板热负荷合计约 36 × 2700 W = 97.2 kW（计算值，非实测，不含交换机托盘、电源等其它液冷负载）。Manifold 按此总量和每路 35 ± 5 kPa 流阻做分配平衡，最终以整柜托盘方案为准。
进液温度升高后冷板表面会到多少？
在流量不变时，可近似认为热阻不变：表面温度 ≈ 进液温度 + 热阻 × 热负荷。以 GB300 GPU 冷板为例，进液 40 ℃、1067 W 时，表面约 40 + 0.0133 × 1067 ≈ 54.2 ℃（计算值，非实测）。流量改变时热阻也会变化，需要按流阻-热阻曲线重新确认，东吉热控可按项目工况补测。
GB300 模组实测样件
GPU 1067 W：进液 19.9 ℃，表面 34.1 ℃，热阻 0.0133 ℃/W。
GB200 一体冷板
2700 W，2.5 L/min，35 ± 5 kPa，235×190×30 mm。
冷板 + 软管 + 快插
3/8″ EPDM 软管，UQD 快插红蓝区分进出。
配套件
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
交付与测试
每片氦检漏与耐压
氦质谱检漏 <1×10⁻⁶ Pa·m³/s，耐压 1 MPa 保压，流阻抽检并出曲线。

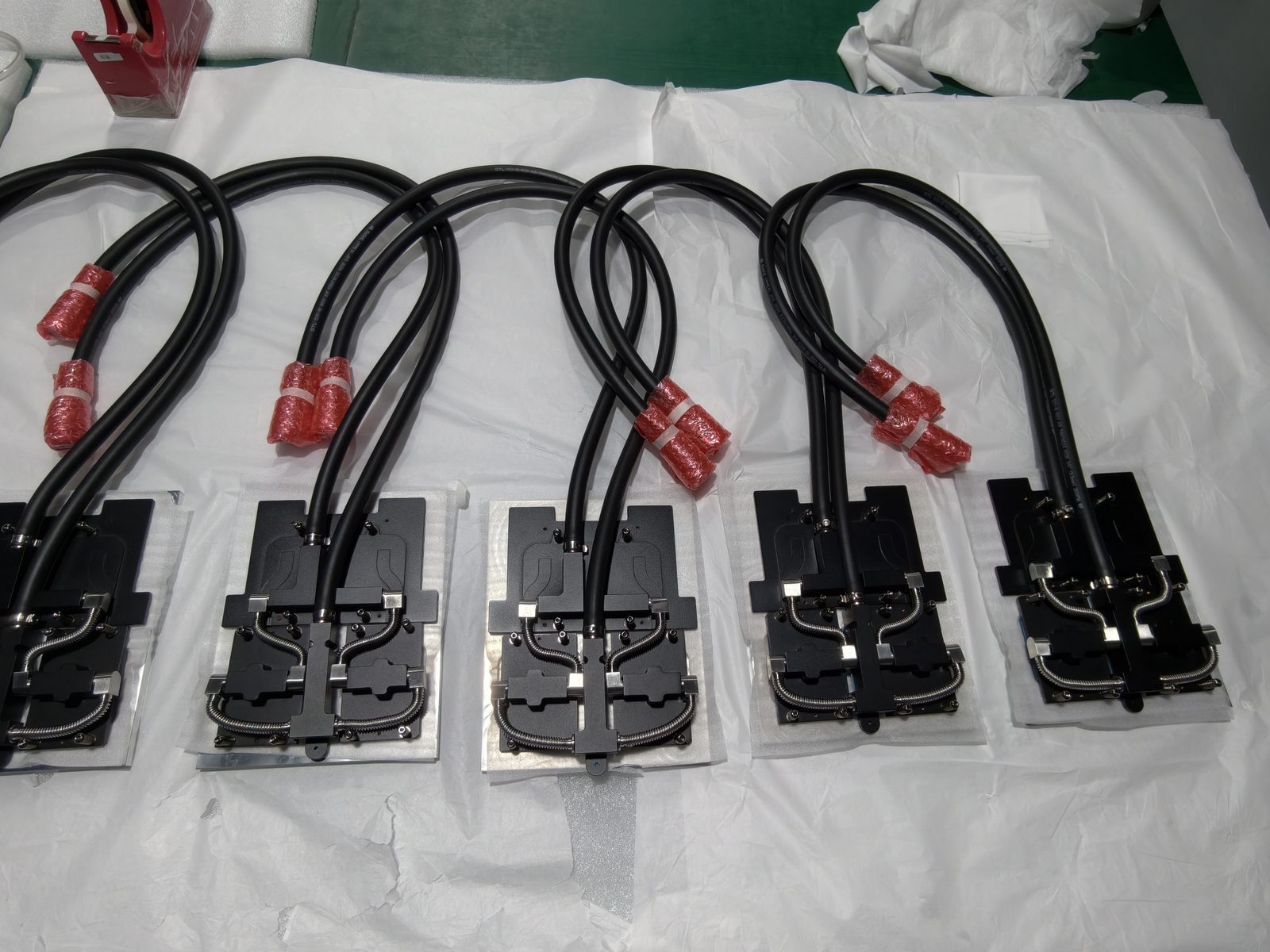

洁净装配与包装
冷板、软管、快插在洁净装配线组装，充氮封口、真空包装，附检测报告与追溯码。
GB200 套件规格书（PDF）
TC-DS-GB200-01A Rev A：核心规格、性能参数、工程定位。中文版 · English
GB300 套件实测摘要（PDF）
GPU / CPU 冷板稳态实测：流量、温升、流阻、热阻。中文版 · English
关于GB200 / GB300 液冷套件的常见问题
GB200 液冷板的流量和流阻是多少？
GB200 一体冷板（TC-BZP-GB200-01A）按规格书：进液 25 ± 2 ℃ 纯水、2.5 L/min 时流阻 35 ± 5 kPa，最高工作压力 0.6 MPa，冷板表面温度 <43 ℃。可按托盘分配流量重新匹配流道。
GB300 模组的实测热阻是多少？
GPU 1066.94 W 时热阻 0.0133 ℃/W（1.7 L/min，12.06 kPa），CPU 485.46 W 时 0.0220 ℃/W（0.7 L/min，10.39 kPa），为 2026-03-20 稳态纯水实测。
热阻是怎么算出来的？
热阻 =（冷板表面测点温度 − 进液温度）÷ 热负荷。GB300 GPU 冷板测点相对进液温升 14.2 ℃，除以 1066.94 W 得 0.0133 ℃/W。
NVL72 整柜冷板需要多大流量？
按每组 2 GPU + 1 CPU 一块一体冷板、每块 2.5 L/min 估算，36 组约 90 L/min（计算值，非实测），最终以整柜托盘方案为准。
能不能连 Manifold 一起供？
可以。托盘 Manifold、机架 Manifold、EPDM 软管与 UQD 快插同厂配套，做系统级流阻平衡。
打样和量产交期？
样品 4–6 周（含设计与仿真），量产首件 6–8 周；询价由热工程师审阅并回复。
