一句话结论：液冷 CDU（冷却液分配单元）隔开冷板二次侧回路与机房一次侧冷源，负责循环、控温与过滤。东吉热控惠州自产 29 款标准型号：液液 CDU 35–2000 kW、趋近温度 5 ℃，液气 CDU 6–600 kW、趋近温度 10 ℃；选型按热负荷 × 1.1–1.2 定冷量，再核二次侧流量与泵扬程。
- 29 款标准型号，6–2000 kW
- 液液 CDU 趋近温度 5 ℃，液气 CDU 10 ℃
- 功耗 ÷ 冷量：液液 0.8%–2.5%，液气 5.0%–10.0%（计算值）
- 1+1 冗余泵 + ATS 双电源，Modbus RTU/TCP
- 样机 8–10 周交付，样机 1 台起可评估
按系列选型
全部型号
| 系列 | 型号 | 冷量 | 规格书 |
|---|---|---|---|

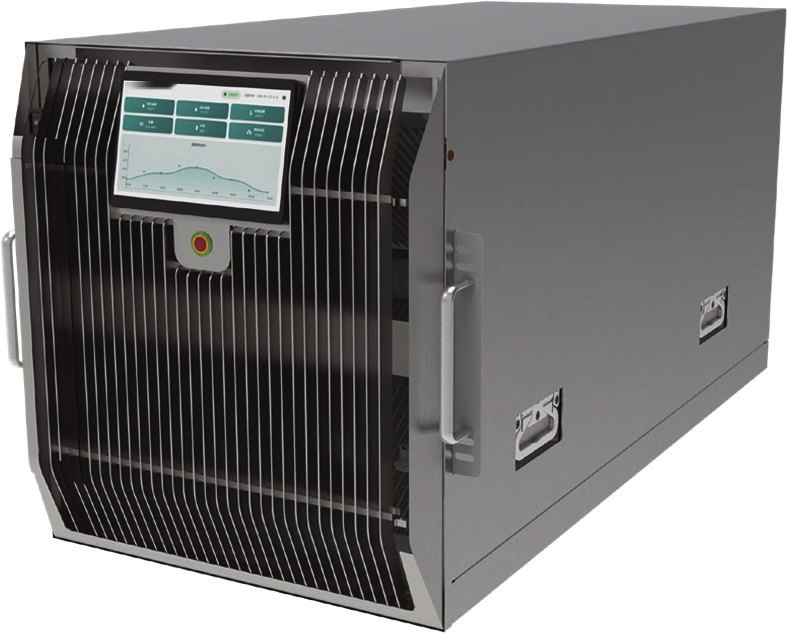

| 机架式液气 CDU | TC-CDU-A6R | 6 kW | |
| TC-CDU-A15R | 15 kW | ||
| TC-CDU-A24R | 24 kW | ||
| TC-CDU-A30R | 30 kW | ||

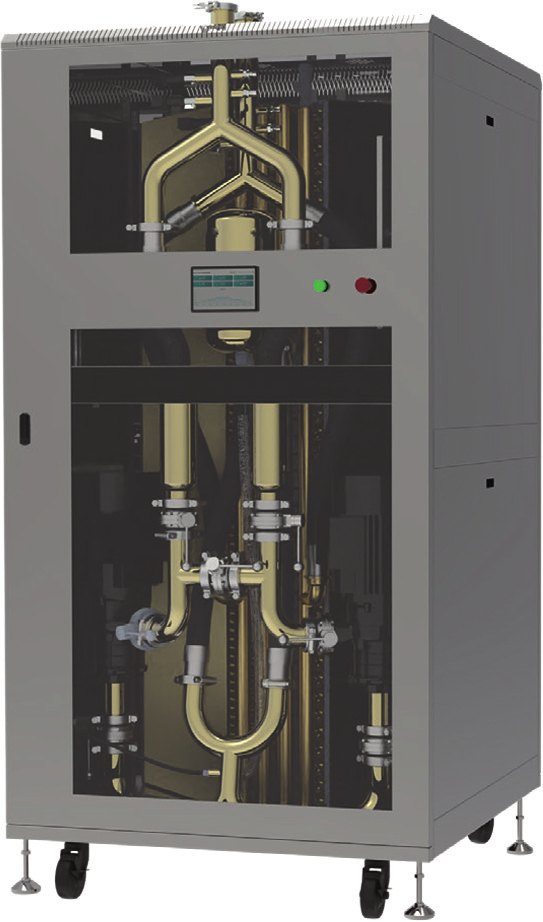

| 列间液气 CDU | TC-CDU-A60C | 60 kW | |
| TC-CDU-A120C | 120 kW | ||
| TC-CDU-A300C | 300 kW | ||
| TC-CDU-A600C | 600 kW | ||
| 机架式液液 CDU | TC-CDU-L35R | 35 kW | |
| TC-CDU-L50R | 50 kW | ||
| TC-CDU-L100R | 100 kW | ||
| TC-CDU-L120R | 120 kW | ||
| TC-CDU-L150R | 150 kW | ||
| TC-CDU-L200R | 200 kW | ||
| TC-CDU-L250R | 250 kW | ||

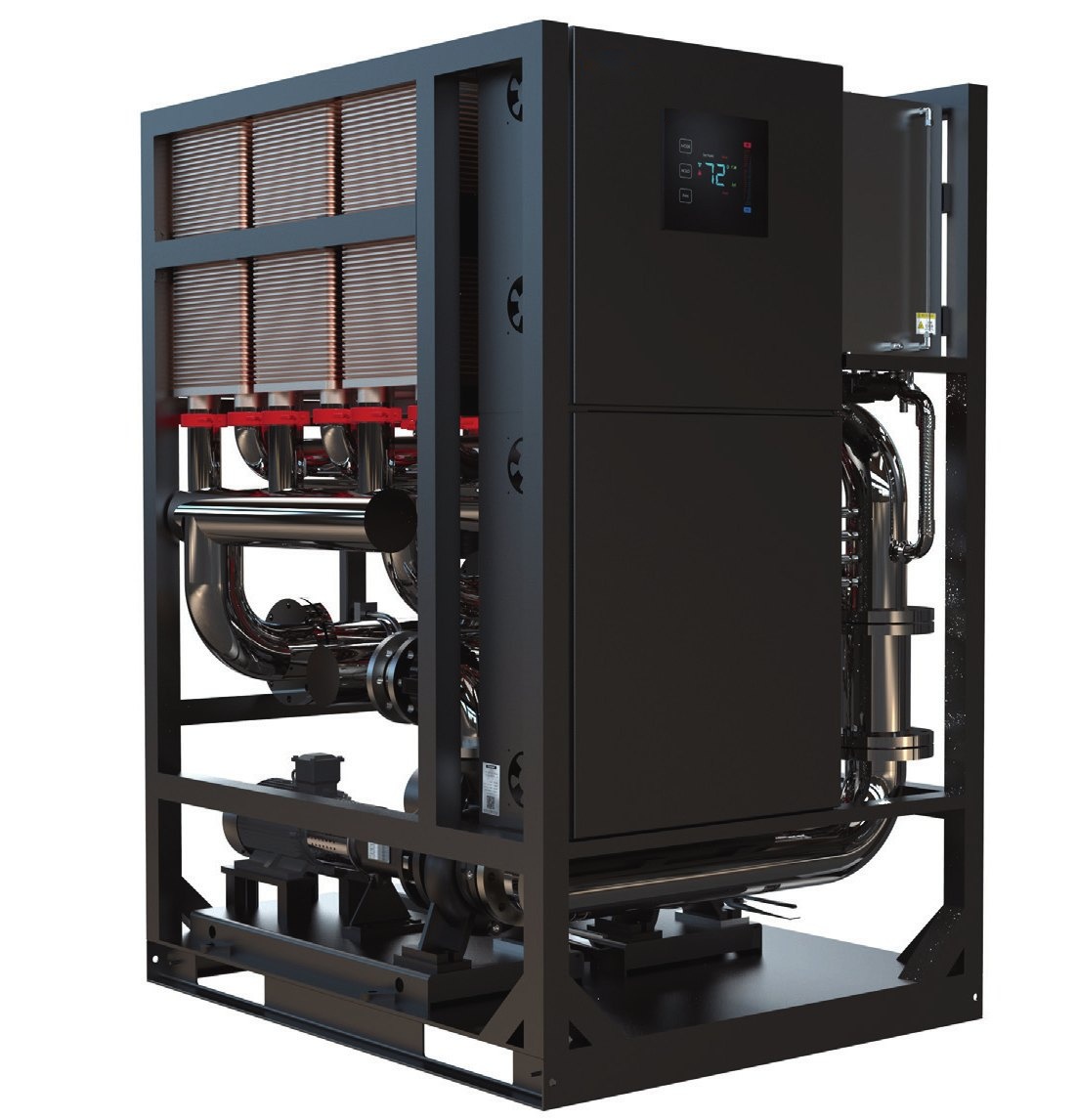

| 列间液液 CDU | TC-CDU-L300C | 300 kW | |
| TC-CDU-L600C | 600 kW | ||
| TC-CDU-L1000C | 1000 kW | ||
| TC-CDU-L1600C | 1600 kW | ||
| TC-CDU-L2000C | 2000 kW | ||

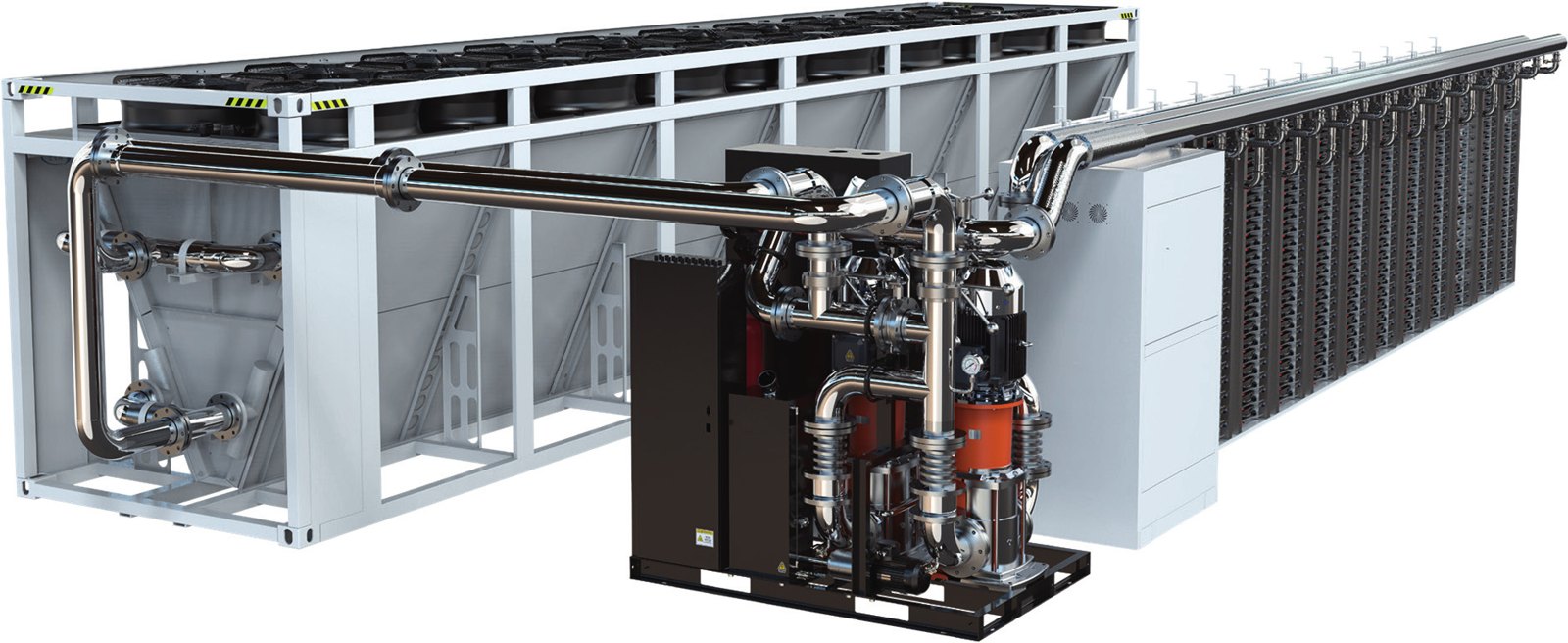

| 集成式干式冷却机组 | TC-DCU-300 | 300 kW | |
| TC-DCU-600 | 600 kW | ||
| TC-DCU-1000 | 1000 kW | ||
| TC-DCU-1600 | 1600 kW | ||
| TC-DCU-2000 | 2000 kW | ||

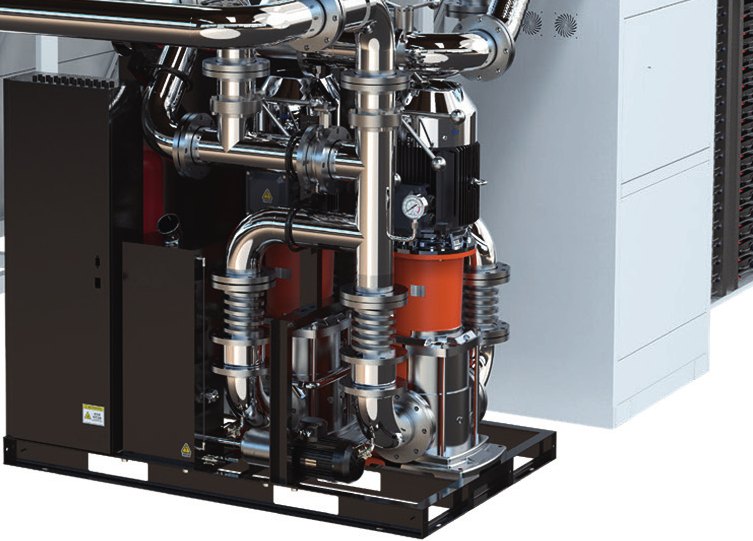

| 集成式撬装泵组 | TC-IPS-600 | 600 kW | |
| TC-IPS-1000 | 1000 kW | ||
| TC-IPS-1600 | 1600 kW | ||
| TC-IPS-2000 | 2000 kW |
点击型号查看详细参数、选型核算与网页详情；点击 PDF 下载单页规格书。
20 款 CDU 关键参数对照（规格书 Rev A）
东吉热控 20 款 CDU 的额定冷量、趋近温度、二次侧额定流量、泵扬程与功耗都写在单页规格书里，下表逐项摘录，最后一列为“功耗上限 ÷ 额定冷量”的计算值，便于比较能耗。
| 型号 | 类型 | 安装 | 额定冷量 | 趋近温度 | 二次侧额定流量 | 泵扬程 | 功耗 | 功耗 ÷ 冷量 |
|---|---|---|---|---|---|---|---|---|
| TC-CDU-L35R | 液液 | 机架式 4U | 35 kW | 5 ℃ | 120 LPM | 30 m | < 0.8 kW | < 2.3% |
| TC-CDU-L50R | 液液 | 机架式 4U | 50 kW | 5 ℃ | 160 LPM | 30 m | < 0.8 kW | < 1.6% |
| TC-CDU-L100R | 液液 | 机架式 4U | 100 kW | 5 ℃ | 160 LPM | 30 m | < 0.8 kW | < 0.8% |
| TC-CDU-L120R | 液液 | 机架式 5U | 120 kW | 5 ℃ | 190 LPM | 30 m | < 1 kW | < 0.8% |
| TC-CDU-L150R | 液液 | 机架式 5U | 150 kW | 5 ℃ | 240 LPM | 30 m | < 2.5 kW | < 1.7% |
| TC-CDU-L200R | 液液 | 机架式 6U | 200 kW | 5 ℃ | 320 LPM | 30 m | < 2.8 kW | < 1.4% |
| TC-CDU-L250R | 液液 | 机架式 6U | 250 kW | 5 ℃ | 400 LPM | 30 m | < 3 kW | < 1.2% |
| TC-CDU-L300C | 液液 | 列间 | 300 kW | 5 ℃ | 500 LPM | 35 m | < 7.5 kW | < 2.5% |
| TC-CDU-L600C | 液液 | 列间 | 600 kW | 5 ℃ | 1000 LPM | 35 m | < 12 kW | < 2.0% |
| TC-CDU-L1000C | 液液 | 列间 | 1000 kW | 5 ℃ | 1800 LPM | 35 m | < 18 kW | < 1.8% |
| TC-CDU-L1600C | 液液 | 列间 | 1600 kW | 5 ℃ | 2500 LPM | 35 m | < 25 kW | < 1.6% |
| TC-CDU-L2000C | 液液 | 列间 | 2000 kW | 5 ℃ | 3200 LPM | 35 m | < 32 kW | < 1.6% |
| TC-CDU-A6R | 液气 | 机架式 6U | 6 kW | 10 ℃ | 10 LPM | 25 m | < 0.3 kW | < 5.0% |
| TC-CDU-A15R | 液气 | 机架式 10U | 15 kW | 10 ℃ | 25 LPM | 25 m | < 1 kW | < 6.7% |
| TC-CDU-A24R | 液气 | 机架式 15U | 24 kW | 10 ℃ | 40 LPM | 25 m | < 1.5 kW | < 6.2% |
| TC-CDU-A30R | 液气 | 机架式 20U | 30 kW | 10 ℃ | 50 LPM | 25 m | < 3 kW | < 10.0% |
| TC-CDU-A60C | 液气 | 列间 | 60 kW | 10 ℃ | 100 LPM | 25 m | < 3.5 kW | < 5.8% |
| TC-CDU-A120C | 液气 | 列间 | 120 kW | 10 ℃ | 200 LPM | 25 m | < 6 kW | < 5.0% |
| TC-CDU-A300C | 液气 | 列间 | 300 kW | 10 ℃ | 500 LPM | 25 m | < 15 kW | < 5.0% |
| TC-CDU-A600C | 液气 | 列间 | 600 kW | 10 ℃ | 1000 LPM | 25 m | < 30 kW | < 5.0% |
| 来源：/assets/docs/cdu/ 各型号中文规格书 Rev A（2026-09-18）。额定工况：液液 CDU 一次侧 35 ℃ 进液、二次侧 40 ℃ 供液、PG25；液气 CDU 一次侧空气 25 ℃ / 35 ℃（进 / 出）、二次侧 35 ℃ / 45 ℃。全系列 1+1 冗余泵、Modbus RTU / TCP。 | ||||||||
CDU 怎么选？按机柜热负荷三步核算
按“热负荷 × 1.1–1.2”定额定冷量，再用二次侧温差核算流量，最后确认泵扬程覆盖冷板、Manifold 与软管压降。以 GB200 NVL72 类整柜冷板热负荷 97.2 kW（36 块一体冷板 × 2700 W，计算值）为例：
| 步骤 | 算式 | 示例结果（计算值） |
|---|---|---|
| 1 定冷量 | 97.2 kW × 1.1–1.2 | 106.9–116.6 kW → 有冷却水选 TC-CDU-L120R（120 kW）；没有机房水系统选列间液气 TC-CDU-A120C（120 kW） |
| 2 核流量 | 97.2 ÷ (1030 × 3.9 × 10 ℃) × 60000 | 约 145 LPM，与冷板侧 36 × 2.5 = 90 L/min 取大值；L120R 额定 190 LPM、A120C 额定 200 LPM，均满足 |
| 3 核扬程 | 30 m × 9.81 kPa/m | L120R 泵扬程约 294 kPa，需覆盖冷板 35 ± 5 kPa 与 Manifold、软管、快插压降之和 |
| PG25 物性 1030 kg/m³、3.9 kJ/(kg·K) 与流量公式取自 CDU 规格书；冷板参数取自 GB200 规格书 TC-DS-GB200-01A。一次侧 35 ℃ 进液时液液 CDU 可供 40 ℃ 二次侧液（趋近温度 5 ℃）。完整的芯片到机柜核算见 服务器液冷板定制。 | ||
液气 CDU 和液液 CDU 的能耗差多少？
液液 CDU 规格书功耗上限约为额定冷量的 0.8%–2.5%，液气 CDU 约 5.0%–10.0%（计算值）。液气 CDU 的功耗包含把热量排进机房空气的风机；液液 CDU 不含一次侧冷却塔或冷水机组的能耗，比较整套系统时要把一次侧设备一起算。
系列选型指南
液气 vs 液液、机架式 vs 列间
液气 CDU 还是液液 CDU
机房没有冷冻水或冷却塔、或不想改动水系统时选液气 CDU；已有冷却水且总热负荷较大时选液液 CDU，单位 kW 能耗更低。两者二次侧接口一致，后期可切换。
机架式还是列间
机架式装在机柜内，一柜一台，适合分期建设和改造；列间一台带一排，单位 kW 成本更低，适合新建整排液冷机房。
提供机柜 / 机房热负荷、一次侧供水温度与可用流量、安装位置，工程师回复选型建议与报价；样机 1 台起可评估，可上传图纸或机房布置图。
相关型号方案
选型与询价
怎么选
先定冷量（热负荷 ×1.1–1.2），再核算二次侧流量（Q=P÷(ρ·cp·ΔT)），确认趋近温度与安装位置（机架式/列间）。
怎么询价
提供热负荷、一次侧水温与可用流量、安装位置，工程师回复选型建议与报价。
关于CDU 冷却液分配单元的常见问题
液气 CDU 和液液 CDU 怎么选？
机房没有冷冻水或冷却塔、或不想改动水系统时选液气 CDU，热量由机房空调带走；已有冷却水且总热负荷较大时选液液 CDU，单位 kW 能耗更低。两者二次侧接口一致，后期可切换。
机架式和列间怎么选？
机架式装在机柜内，一柜一台，适合分期建设和改造，单柜故障不影响其他机柜；列间一台带一排，单位 kW 成本更低，适合新建整排液冷机房。
集成式干冷机组和撬装泵组是做什么的？
两者都是一次侧设备：干冷机组把风冷换热器、循环泵与控制柜集成一体，替代冷却塔与冷水机组；撬装泵组承担一次侧循环、过滤与补液，可与干冷机组或冷却塔配套。
CDU 冷量和流量怎么选？
额定冷量按热负荷的 1.1–1.2 倍选，二次侧流量按 热负荷 ÷（1030 × 3.9 × 温差）核算并与冷板所需流量取大值。例如 97.2 kW 的整柜冷板，冷量取 106.9–116.6 kW，PG25 温差 10 ℃ 时约 145 LPM，可选 120 kW、190 LPM 的 TC-CDU-L120R（计算值）。
液气 CDU 和液液 CDU 能耗差多少？
按规格书功耗上限计算，液液 CDU 规格书功耗上限约为额定冷量的 0.8%–2.5%，液气 CDU 约 5.0%–10.0%（计算值）；液液 CDU 不含一次侧冷却塔或冷水机组能耗，整套比较时要一起算。
标准品交期多久？
CDU、集成式干冷机组与撬装泵组样机 8–10 周交付，批量交期按型号在报价中确认；每台出厂附耐压、检漏与流阻测试记录。
