一句话结论：电力电子液冷板用于 PCS、逆变器、充电桩、激光电源等设备的 IGBT、MOS、电容与母排散热。东吉热控按热源布局排流道，埋铜管、真空钎焊、FSW 三种工艺同厂，另有埋管 + 铲齿翅片的液冷风冷混合板；介质水或乙二醇 / 丙二醇溶液，铝板可导电氧化防腐。
- 工艺：埋管 / 真空钎焊 / FSW / 液冷风冷混合
- 标准品：IGBT 10 kW、2.5 kW×2、MOS、激光投影、TEC
- 介质：去离子水、EGW / PGW
- 检测：气密、耐压、流阻、绝缘耐压
- 应用：PCS、逆变器、充电桩、激光电源、半导体设备
适用场景
液冷 + 风冷混合板
上层埋管液冷、下层铲齿风冷，电源柜与 PCS。

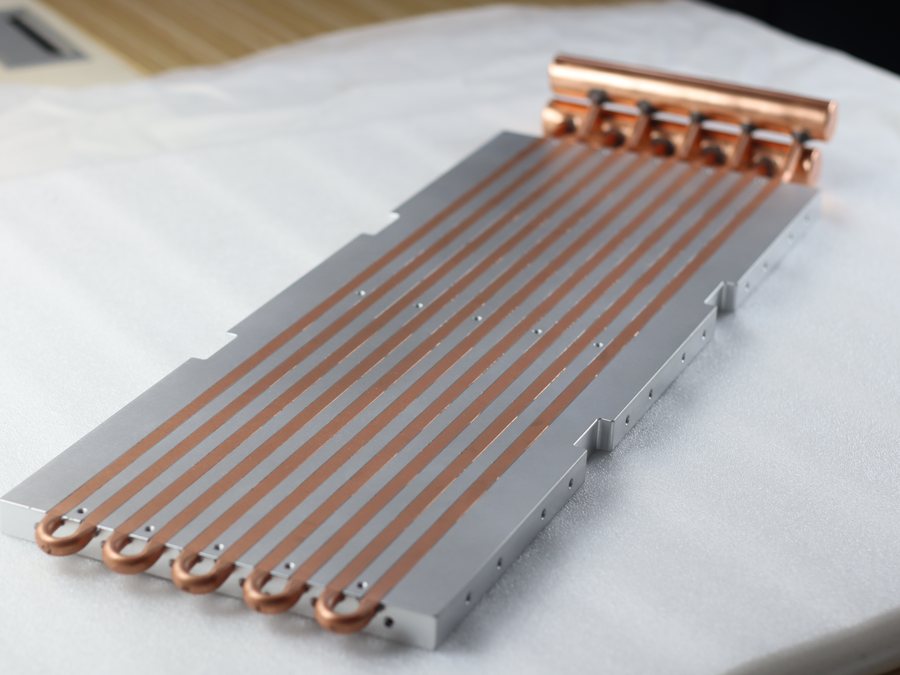

铜管排 + 集流管冷板
多路铜管并联集流，激光电源与大功率电源。

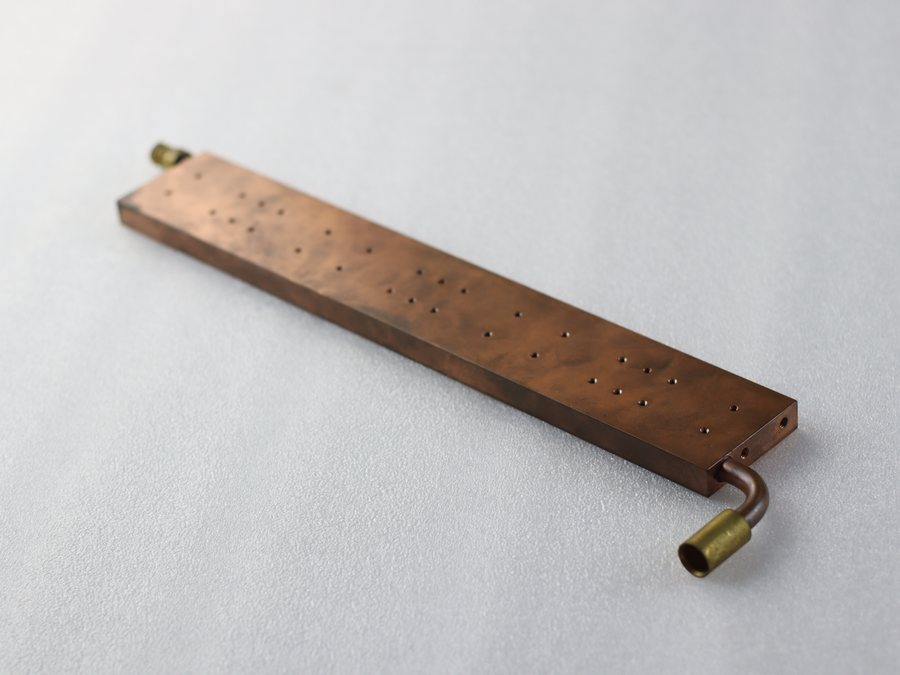

铜条埋管冷板
高热流密度位嵌铜条。
激光投影液冷板
200 W×6 铝合金 FSW，3 LPM 20 kPa。
TEC 液冷板
换电站 / 半导体测试 TEC 冷板，65 W×2。
IGBT 10 kW 冷板
PCS 功率模块冷板。
参数表
| 型号 | 名称 | 适配 | 材质 | 工艺 | 热源功率 | 介质 | 进液温 | 表面温 | 流量 / 流阻 | 承压 | 尺寸 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| T-HS202313 | IGBT 液冷板 10 kW | 电力 IGBT | 铝合金 | 真空钎焊 | 10 kW | 纯水 | 38 ℃ | <56 ℃ | 20 LPM / 50 kPa | 1 MPa | 610×300×25 |
| T-HS202334 | IGBT 液冷板 2.5 kW×2 | 电力 IGBT | 铝合金 | 真空钎焊 | 2500 W×2 | 45% PGW | 65 ℃ | <70 ℃ | 6 LPM / 60 kPa | 1 MPa | 177×126×40 |
| T-HS202314 | MOS 液冷板 | 车载牵引变流器 | 铝合金 | 真空钎焊 | 2500 W | 56% EGW | 55 ℃ | <65 ℃ | 6.5 LPM / 12 kPa | 1 MPa | 278×155×30 |
| T-HS202333 | 激光投影液冷板 | 激光光源 | 铝合金 | FSW | 200 W×6 | 25% PGW | 40 ℃ | <55 ℃ | 3 LPM / 20 kPa | 0.5 MPa | 482×200×255 |
| T-HS202332 | TEC 液冷板 | 换电站 / 半导体测试 | 铝合金 | FSW | 65 W×2 | 纯水 | 25 ℃ | <29 ℃ | 3.5 LPM / 7.5 kPa | 0.2 MPa | 95×64×14 |
| EGW = 乙二醇水溶液，PGW = 丙二醇水溶液。表中为标准品实测工况，可按客户平台、扣具、接头与流量定制；上传图纸 48 小时内 DFM 初评。 | |||||||||||
空值显示"按图纸确认"，实测曲线见下。
电力电子标准品
工艺与检测
埋管 / 钎焊 / FSW 同厂
按热流密度与承压选工艺。
检测
气密、耐压、流阻、绝缘耐压，按客户标准出报告。
上传图纸，48 小时内获取 DFM 初评
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关型号方案
案例
激光光源冷板
某激光投影项目：6 路 200 W 一体冷板。
多路铜管冷板
某激光电源项目：铜管排并联集流。
关于电力电子液冷板的常见问题
PCS 液冷板怎么选工艺？
IGBT 模块位用真空钎焊或埋管，电容与母排位用 FSW 大板。
液冷风冷混合板适合什么场景？
电源柜内部分器件必须风冷、主功率器件液冷时，一块板同时解决。
介质要求？
去离子水、乙二醇 / 丙二醇水溶液，铝板可做导电氧化防腐。
打样和量产交期？
标准品有现货或短交期；定制款 DFM 确认后 7–15 个自然日出样，量产首件 4–6 周；询价 24 小时内回复价格区间。
