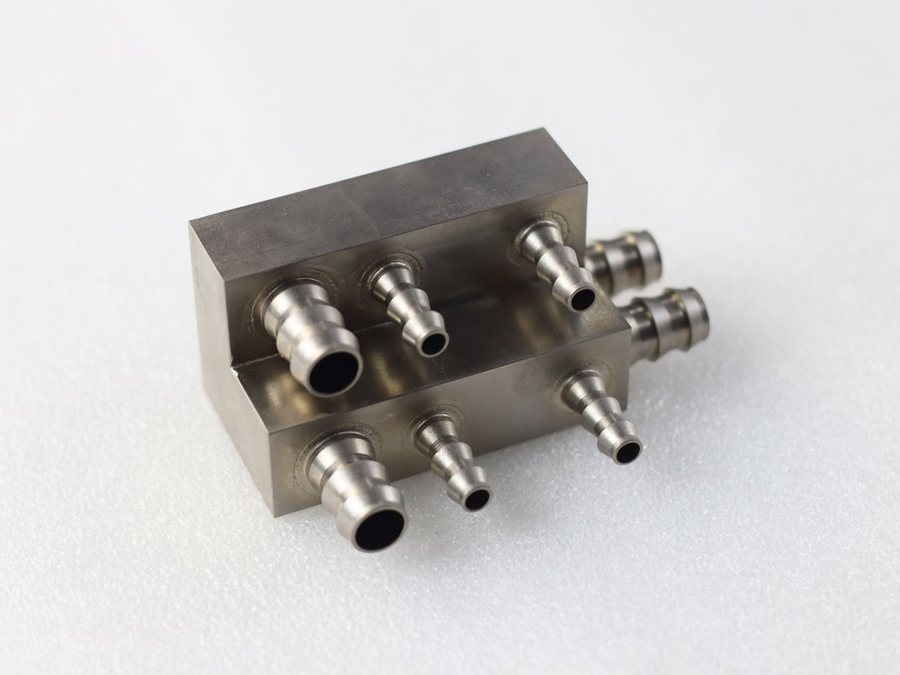

一句话结论：液冷 Manifold（分液器）把机架或机箱的冷却液按节点分配到每片冷板：东吉热控用 316L 不锈钢或铝合金制作机箱级（2–12 路）与机架级（16–48 路）Manifold，按冷板流阻曲线做流量平衡，配 UQD 快插与 EPDM 软管总成，与冷板同厂供应，每件氦检漏与耐压。
- 316L 不锈钢 / 铝合金
- 机箱 2–12 路，机架 16–48 路
- 按冷板流阻曲线做流量平衡
- UQD 快插 + EPDM 软管总成
- 与冷板同厂，整机组件一套交付
- 按规格书汇总流量：NVL72 类整柜 36 路 × 2.5 L/min ≈ 90 L/min（计算值）
适用场景
机箱级 Manifold
8 卡整机组件内的 2 组分液歧管，对接 GPU / NVSwitch 冷板，UQD 快插。

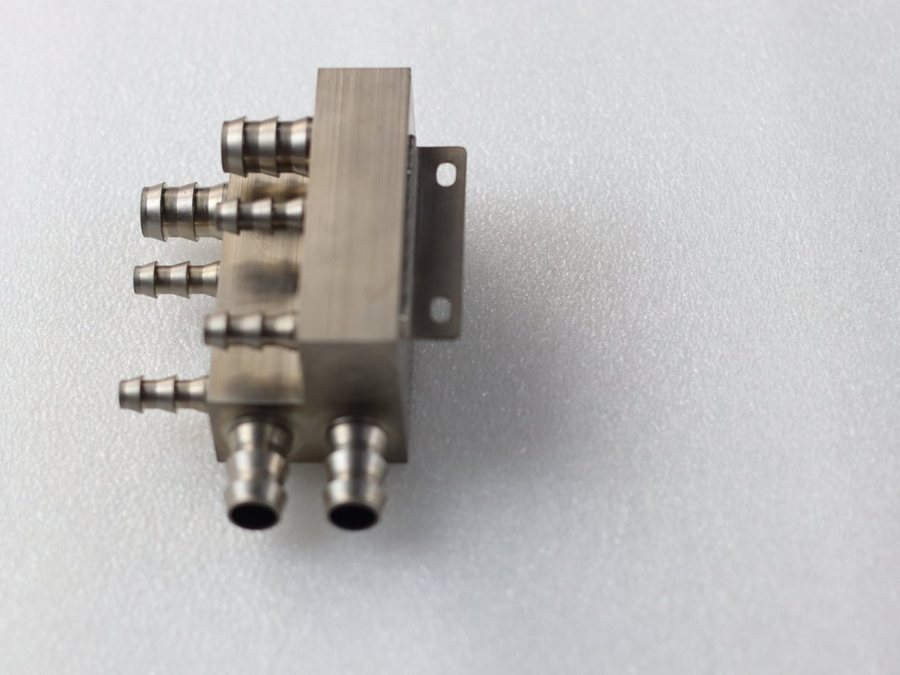

机架级 Manifold
多路侧向接口，按机架节点数分配，316L 不锈钢焊接，耐压 1 MPa 以上。

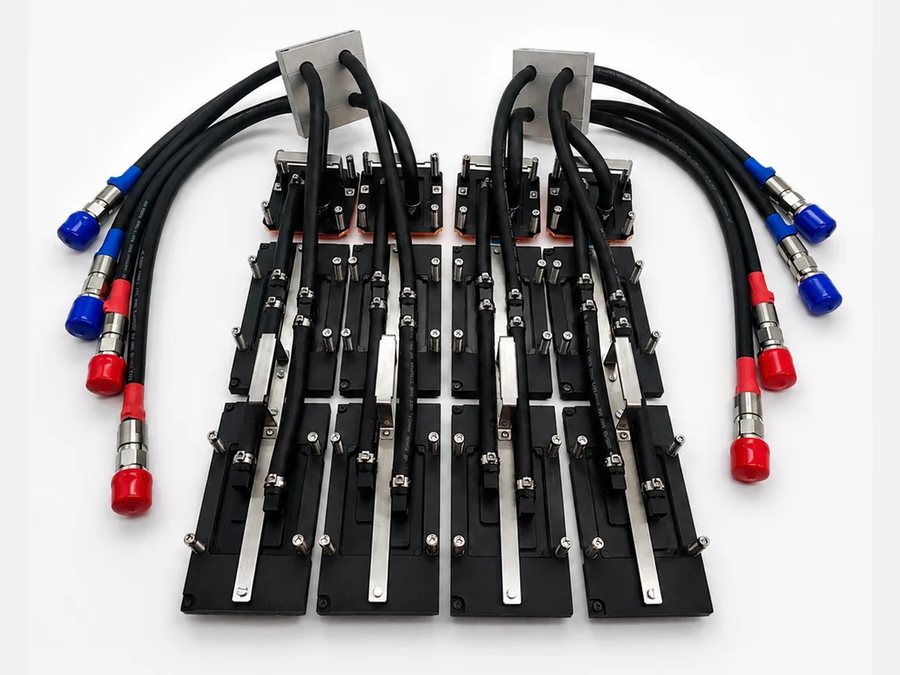

软管总成
EPDM 软管 + 红蓝快插，按机箱走向定长，颜色区分进出。
参数表
| 项目 | 常规范围 | 说明 |
|---|---|---|
| 材质 | 316L 不锈钢 / 6061 铝合金 | 去离子水回路用 316L |
| 接口 | UQD 快插、G 螺纹、卡套、软管倒刺 | 按冷板与 CDU 接口 |
| 节点数 | 机箱 2–12 路，机架 16–48 路 | 按流阻曲线平衡 |
| 承压 | 1 MPa 以上 | 每件耐压与氦检漏 |
| 软管 | EPDM，内径 6–19 mm | 定长、颜色区分 |
| 流量平衡 | 按各冷板流阻做孔径 / 支路设计 | CFD 与实测校核 |
| 交期 | 样品 4–6 周（含设计与仿真），量产首件 6–8 周 | 与冷板同批打样 |
空值显示“按图纸确认”，实测曲线见下。
Manifold 每路流量怎么定？按冷板规格书汇总
每路流量取所接冷板规格书的测试流量，各路相加就是 Manifold 主管流量和 CDU 二次侧需要供的流量；下表用东吉热控 GB200 / GB300 冷板规格书数据给出两种典型配置。
| 配置 | 每路冷板 | 每路流量 | 每路流阻 | 路数 | 主管流量 | 热负荷合计 |
|---|---|---|---|---|---|---|
| GB200 NVL72 类整柜（机架级） | GB200 一体冷板 2700 W | 2.5 L/min | 35 ± 5 kPa | 36 | 90 L/min | 97.2 kW |
| GB300 计算托盘模组（机箱级） | GPU 冷板 1067 W / CPU 冷板 485 W | 1.7 / 0.7 L/min | 12.06 / 10.39 kPa | 4 + 2 | 8.2 L/min | 约 5.24 kW |
| 每路数据来源：GB200 规格书、GB300 规格书（纯水稳态）；主管流量与热负荷合计为计算值，非实测。主管流量确定后按 液冷 CDU 选型核对二次侧流量与泵扬程。 | ||||||
各支路流量怎么做均匀？
并联支路两端压差相同，流量按各路流阻分配，所以要让每路在目标流量下的压降一致，并让支路压降明显大于主管沿程压降。以 GB300 模组为例：GPU 冷板 1.7 L/min 时 12.06 kPa，CPU 冷板 0.7 L/min 时 10.39 kPa；两类冷板接在同一 Manifold 上时，CPU 支路需要再增加约 1.67 kPa 的节流（孔径或支管），才能同时得到 1.7 与 0.7 L/min（计算值，未计支管、软管与快插压降）。东吉热控按各冷板流阻曲线设计孔径与支路，装配后多路同时实测流量与压降校核偏差。
工艺与检测

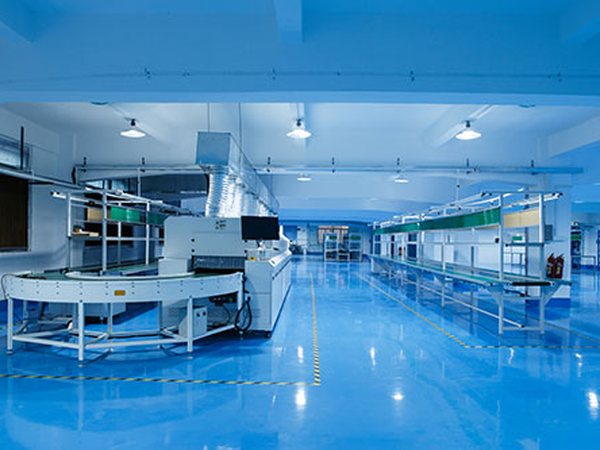

焊接与装配
不锈钢管路氩弧焊，铝合金钎焊或焊接，装配后整体氦检漏与耐压。

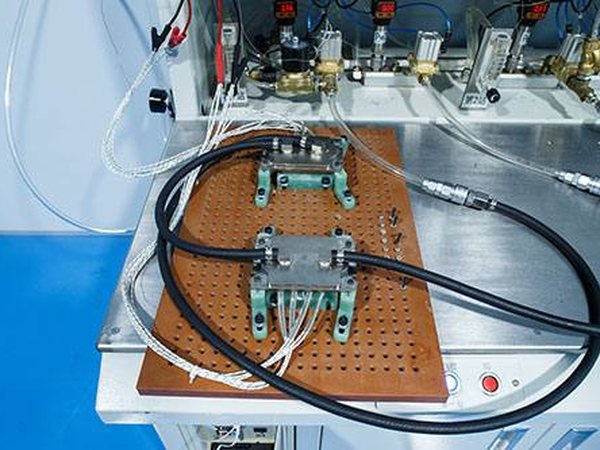

流量平衡实测
多路同时测流量与压降，校核各支路分配偏差。
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关型号方案
案例

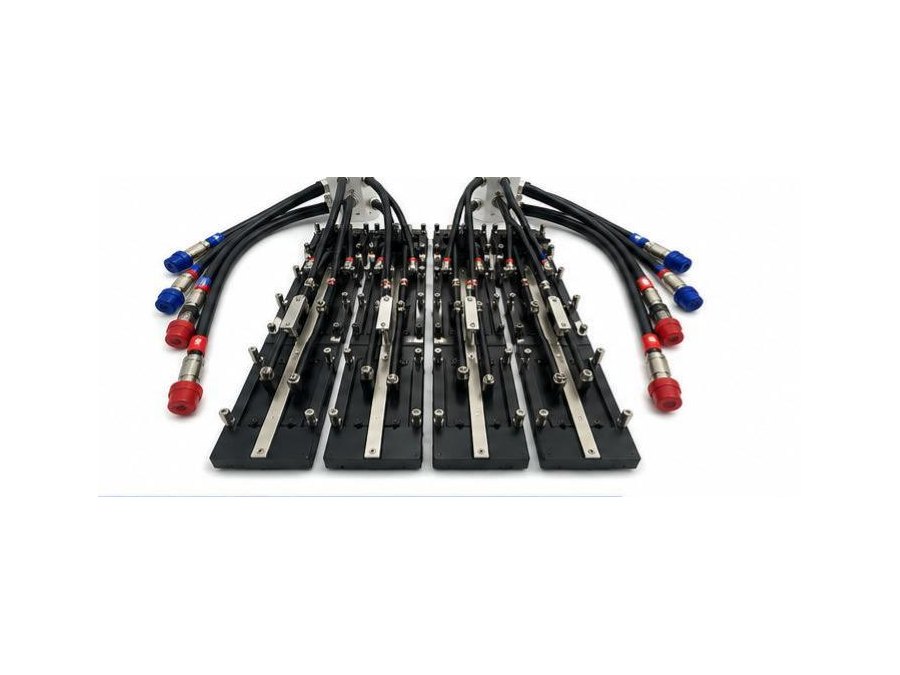

H200 整机组件 Manifold
某算力项目：2 组机箱 Manifold + 12 根软管，6.344 kW，10 LPM，40 kPa。
机架级不锈钢 Manifold
某数据中心：316L 多路分液，各支路流量偏差按实测校核。
关于液冷分液器 Manifold的常见问题
Manifold 用不锈钢还是铝？
去离子水或纯水回路用 316L 不锈钢；乙二醇回路可用铝合金降低成本。
怎么保证各路流量均匀？
按各冷板流阻曲线设计孔径与支路，CFD 后实测多路流量校核。
快插用什么规格？
UQD 或客户指定规格，颜色区分进出。
打样和量产交期？
样品 4–6 周（含设计与仿真），量产首件 6–8 周，与冷板同批打样；样品 1 件起可评估，询价由热工程师审阅后回复选型建议与报价。
Manifold 每路流量怎么定？
按每路所接冷板的规格书流量定，再把各路相加得到主管流量。例如 GB200 NVL72 类整柜 36 块一体冷板 × 2.5 L/min ≈ 90 L/min；GB300 模组 4 块 GPU 冷板 × 1.7 L/min + 2 块 CPU 冷板 × 0.7 L/min ≈ 8.2 L/min（计算值）。
