一句话结论：服务器液冷板定制是按主板孔位、机箱高度和芯片功耗做 CPU、GPU 紫铜微通道冷板，并与 Manifold、CDU 一起核算流量和温升。东吉热控 34 款标准品覆盖 CPU 270–1200 W、GPU 270–1067 W；定制按“冷板流量 → 出液温升 → 机柜汇总 → 选 CDU”四步核算。
- CPU 270–1200 W、GPU 270–1067 W、整机 6.344 kW
- 紫铜微通道 TLP 扩散焊，热阻 0.0133 ℃/W 级
- 整套：冷板 + Manifold + 软管 + 快插
- 国产 CPU / GPU 平台同系列
- 四步核算：NVL72 类整柜冷板 97.2 kW → 120 kW 级 CDU（计算值）
数据中心液冷的三个难点
热流密度与温升
GPU 单卡 700–1067 W 集中在几十平方厘米，进液 45 ℃ 下器件要 <80 ℃；紫铜微通道 + TLP 扩散焊把热阻做到 0.0133 ℃/W 级，实测数据随标准品提供。
机箱高度与流阻预算
1U / 2U 机箱内冷板厚度 16–31 mm，整机流阻要落在机架 CDU 的压头预算内；8 卡整机 40 kPa @ 9–10 LPM，单卡 3–16 kPa，按机架分配流量做系统级匹配。
整套交付与泄漏零容忍
冷板、Manifold、软管、快插来自不同供应商时接口与流阻无人负责；东吉热控整套装配，每片氦检漏 <1×10⁻⁶ Pa·m³/s，耐压 1 MPa，出厂附检测报告。
平台 / 型号适配清单
| 类别 | 平台 / 型号 | 材质 / 工艺 | 产品页 |
|---|---|---|---|

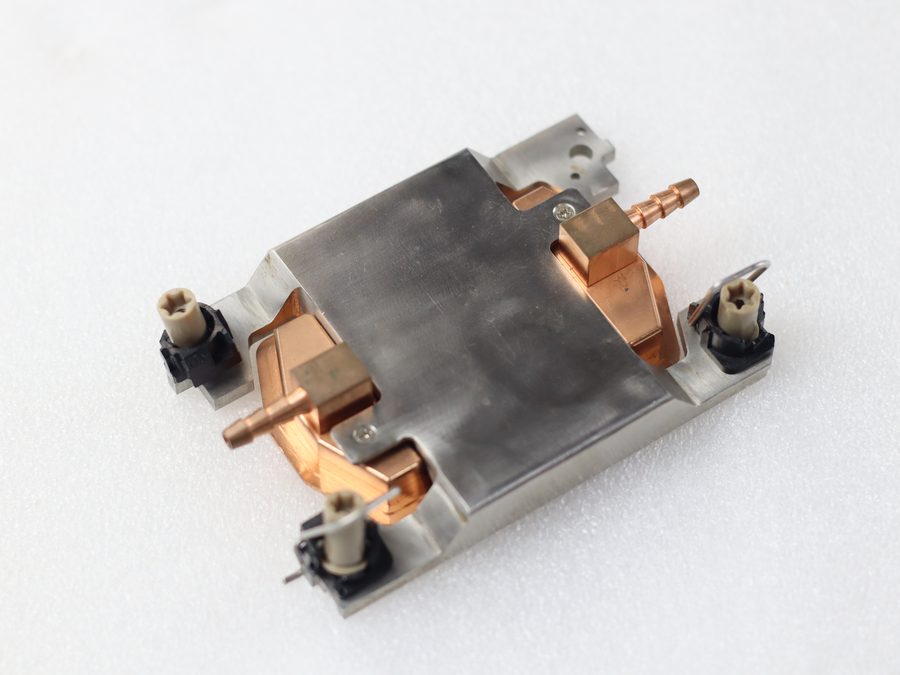

| CPU | SP5 / SP6 / SP3、Eagle Stream / Birch Stream / X3 | 紫铜 TLP 扩散焊 | CPU 液冷板 |

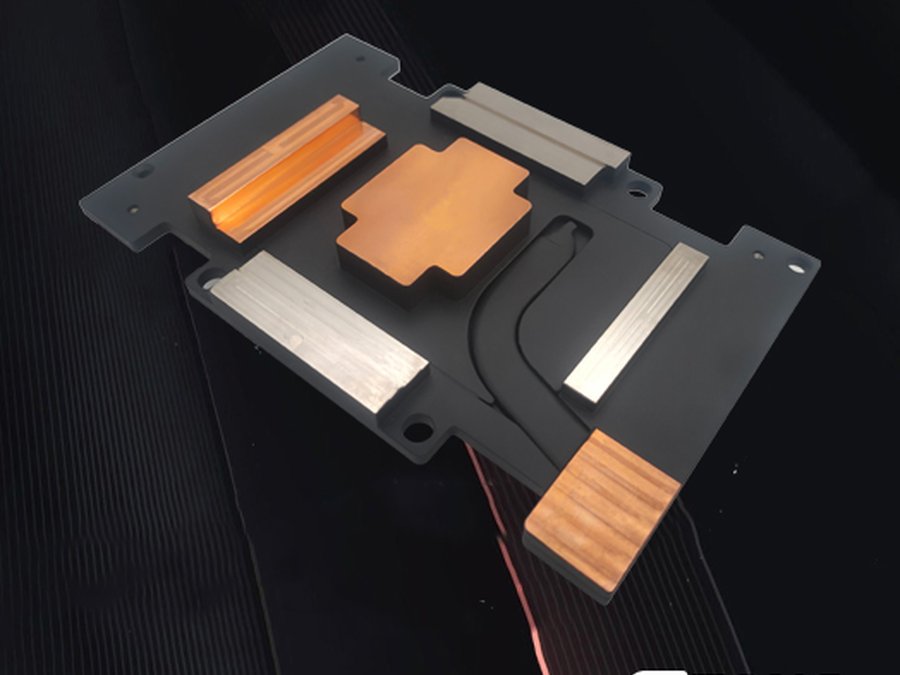

| CPU 国产 | 龙芯 / 申威 / 飞腾 / 海光 | 紫铜 TLP 扩散焊 | 国产 CPU / GPU |

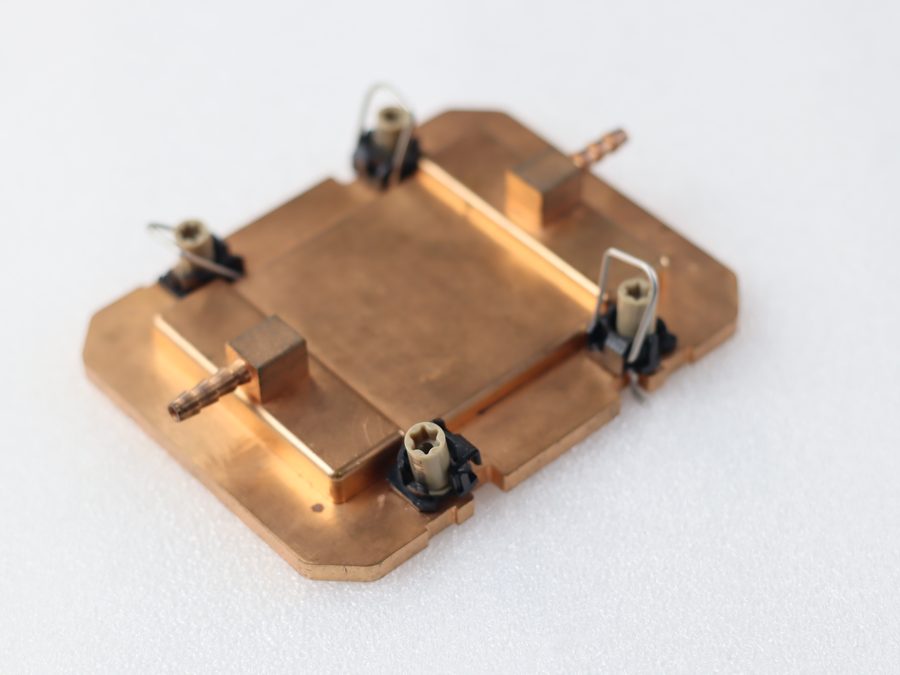

| GPU 单卡 | H800 / L20 / L40 / A100 / A800 / A6000 / 4090 / 3090 | 紫铜或铝 FSW | GPU 液冷板 |
| GPU 整机 | GB300 / GB200 / H200 / H100 / H20 | 紫铜整机组件 | AI 服务器液冷板 |
| GPU 国产 | 沐曦 / 昆仑芯 8 卡模组 | 紫铜 | 国产 CPU / GPU |
| 交换芯片 / 光模块 | DTC 1000–1500 W、光模块 25 W×16 | 紫铜 | 数据中心液冷板 |
| 分液 | 机箱 / 机架 Manifold、UQD 快插、EPDM 软管 | 316L / 铝 | Manifold |
推荐工艺矩阵
| 工况 | 推荐工艺 | 备选 | 说明 |
|---|---|---|---|
| 芯片级 > 50 W/cm² | ★★★ 紫铜微通道 TLP / 钎焊 | — | CPU / GPU 冷板 |
| 单卡 270–450 W 成本优先 | ★★ 铝合金 FSW | ★★★ 紫铜 TLP | A100 / A800 单宽 |
| 整机 8 卡 | ★★★ 紫铜组件 + Manifold | — | H100 / H200 / GB |
| 交换芯片小面积高热流 | ★★★ 紫铜微通道 | — | DTC 系列 |
服务器液冷板定制怎么核算？从芯片到 CDU 分四步
先按冷板规格书定每块冷板的热负荷与流量，再算出液温升，然后汇总到机柜给 Manifold 做分配，最后按“热负荷 × 1.1–1.2”选 CDU 并核对二次侧流量。下表以 GB200 NVL72 类整柜为例，冷板数据取自规格书 TC-DS-GB200-01A，CDU 数据取自规格书 TC-DS-CDU-L120R。
| 步骤 | 做什么 | 公式 / 依据 | NVL72 类整柜示例 |
|---|---|---|---|
| 1 | 定每块冷板的热负荷与流量 | 规格书工况 | GB200 一体冷板 1200 + 1200 + 300 = 2700 W，纯水 2.5 L/min，流阻 35 ± 5 kPa |
| 2 | 算冷板出液温升 | ΔT = 热负荷 ÷（质量流量 × 比热） | 2700 ÷ (0.0415 × 4180) ≈ 15.6 ℃（计算值，非实测） |
| 3 | 汇总到机柜，交给 Manifold 分配 | 冷板数 × 单板流量 / 热负荷 | 36 × 2.5 = 90 L/min；36 × 2700 W = 97.2 kW（计算值，不含交换托盘、电源等其它液冷负载） |
| 4 | 选 CDU 并核对流量与扬程 | 额定冷量 ≥ 热负荷 × 1.1–1.2；PG25 流量 = 热负荷 ÷ (1030 × 3.9 × 10 ℃) | 106.9–116.6 kW → TC-CDU-L120R（120 kW，二次侧额定 190 LPM，泵扬程 30 m）；PG25 温差 10 ℃ 时需约 145 LPM，大于冷板侧 90 L/min，取 145 LPM ≤ 190 LPM（计算值） |
| 冷板数据为纯水实测，二次侧改用 PG25 后流阻和热阻会变化，需按项目工况复核；比热 4180 J/(kg·K)、PG25 物性 1030 kg/m³ 与 3.9 kJ/(kg·K) 取自规格书。CDU 全系列对比见 液冷 CDU 选型页，Manifold 分配方法见 液冷 Manifold 分液器。 | |||
哪些服务器冷板有规格书实测数据？
GB300 计算托盘 GPU / CPU 冷板与 GB200 一体冷板都有公开规格书和稳态实测数据，可直接作为定制起点；模组合计值按单板实测相加，标注为计算值。
| 对象 | 热负荷 | 流量 | 流阻 | 热性能 | 来源 |
|---|---|---|---|---|---|
| GB300 GPU 冷板（TC-BZP-GB300-01A） | 1067 W | 1.7 L/min | 12.06 kPa | 热阻 0.0133 ℃/W（纯水，进液 19.9 ℃） | 规格书 PDF |
| GB300 CPU 冷板（TC-BZP-GB300-01A） | 485 W | 0.7 L/min | 10.39 kPa | 热阻 0.0220 ℃/W | 规格书 PDF |
| GB300 模组 4 GPU + 2 CPU 合计 | 约 5.24 kW | 8.2 L/min | 各路并联 | 出液平均温升约 9.2 ℃ | 计算值，非实测 |
| GB200 一体冷板（TC-BZP-GB200-01A） | 2700 W | 2.5 L/min | 35 ± 5 kPa | 表面 < 43 ℃（进液 25 ± 2 ℃ 纯水） | 规格书 PDF |
| 详细测点数据见 GB200 / GB300 液冷板方案；其它平台按主板孔位与功耗定制，样品 1 件起可评估。 | |||||
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关产品
案例

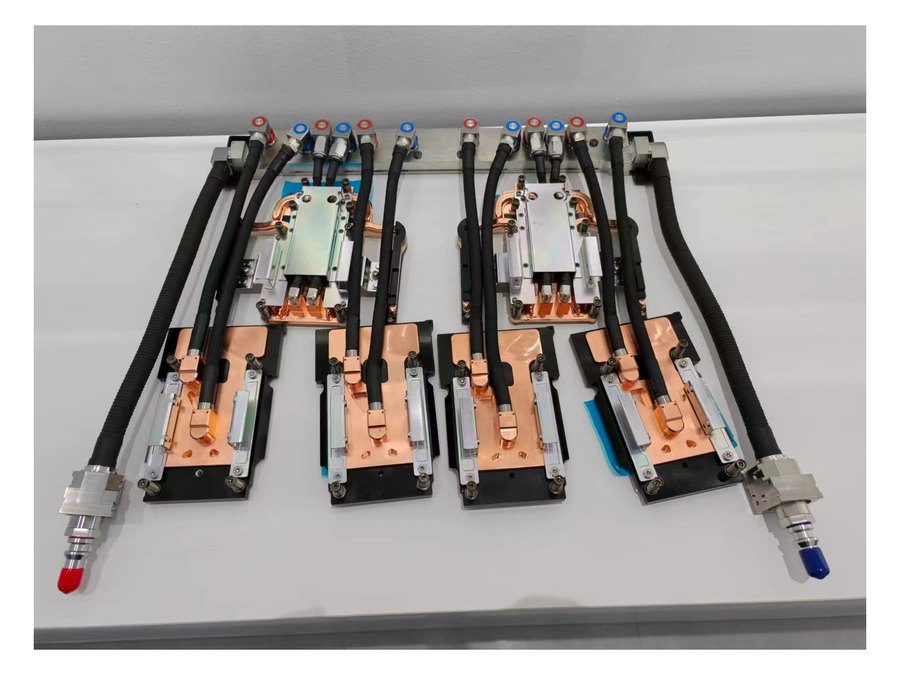

GB300 模组实测
GPU 1067 W 热阻 0.0133 ℃/W，CPU 485 W 热阻 0.0220 ℃/W，纯水稳态。

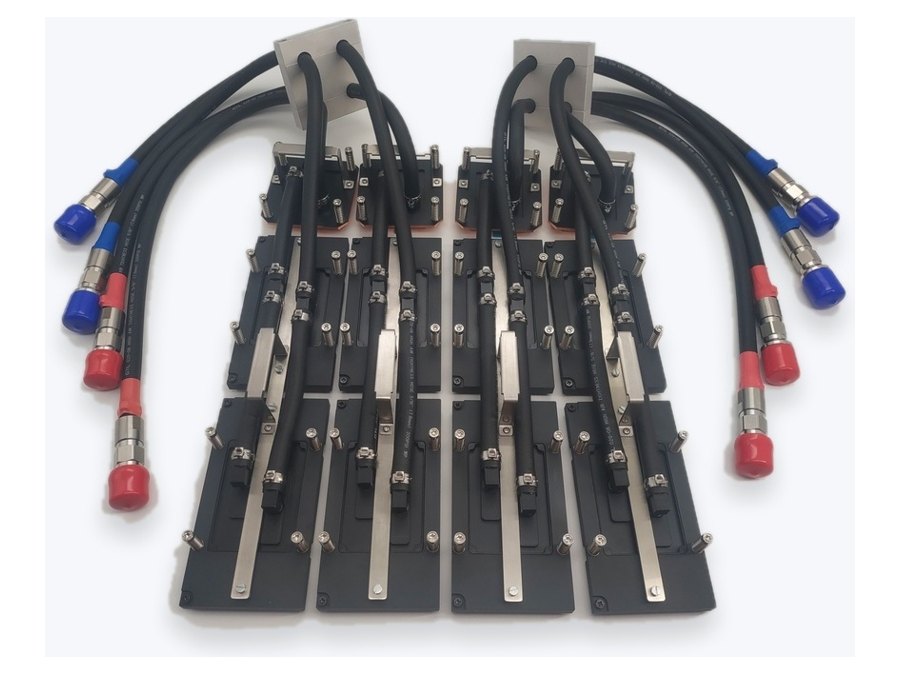

H100 整机液冷组件
某算力中心：8 GPU + 4 NVSwitch，6.344 kW，9 LPM，40 kPa。
关于数据中心与 AI 服务器的常见问题
单卡冷板厚度？
单宽 19 mm 起占一个 PCIe 槽位，双宽 25–30 mm；CPU 冷板 16–25 mm。
整机液冷带走多少热？
冷板式液冷通常带走 70–80% 服务器热量，其余风冷。
国产平台有没有现货？
龙芯 / 申威 / 飞腾 / 海光 CPU 与沐曦 / 昆仑芯 GPU 均有标准品。
打样和量产交期？
样品 4–6 周（含设计与仿真），量产首件 6–8 周；样品 1 件起可评估，询价由热工程师审阅后回复选型建议与报价。
服务器液冷板定制怎么核算？
