一句话结论：热管散热器是用烧结热管把热源热量快速传到叠鳍散热区的风冷模组，四类结构：塔式、远端引热、U 形 / 双塔叠鳍、铲齿 + 热管。东吉热控热管 Ø3–10 mm，单模组 50–800 W，热管、叠鳍、穿 Fin 与钎焊同厂；超过 800 W 或热流密度高于 50 W/cm² 时建议均热板或液冷板。
- 结构：塔式 / 远端热管 / U 形双塔 / 铲齿 + 热管
- 热管：Ø3–10 mm 烧结铜粉，可压扁
- 单模组 50–800 W
- 热管与鳍片结合：穿 Fin / 锡焊 / 真空钎焊
- 打样 7–15 天
适用场景
塔式热管散热器
铜底 + 4–6 根热管 + 铝叠鳍，垂直风道，配 80–120 mm 风扇，用于工控机、边缘服务器、工作站 CPU / GPU，覆盖 150–350 W。
远端热管散热模组

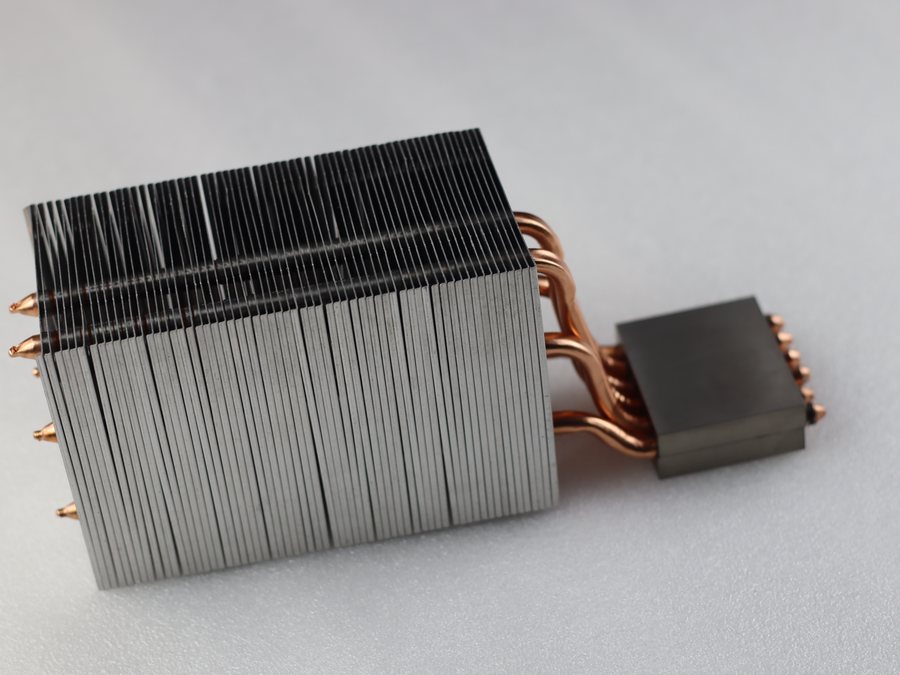

热源处铜块吸热，热管把热量引到 100–300 mm 外的叠鳍散热区，适合激光器、射频功放、密闭机箱等热源与出风口分离的设备。
U 形 / 双塔叠鳍模组

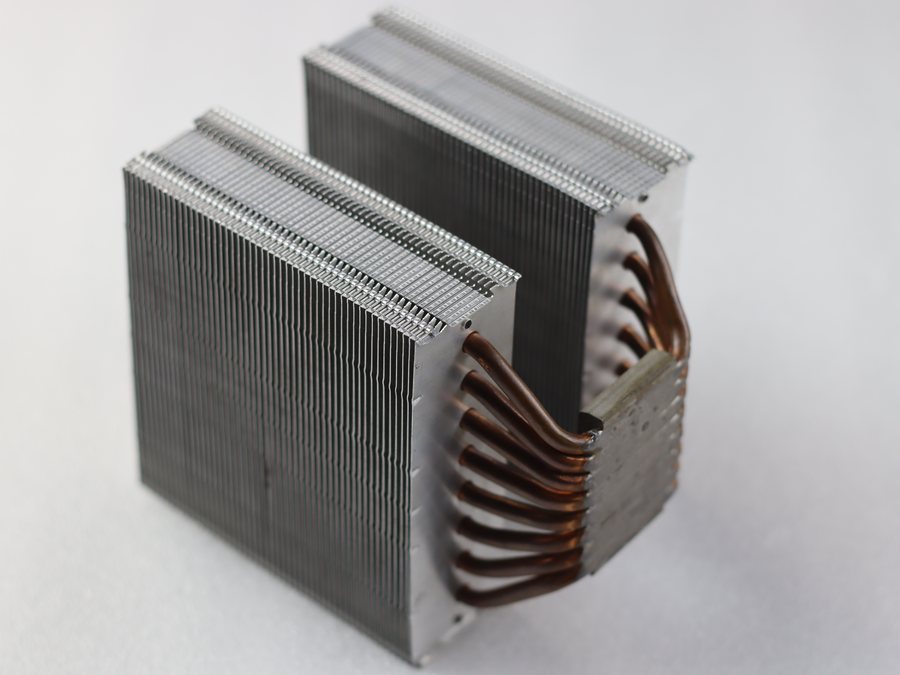

热管穿 Fin 成 U 形或双塔，两组鳍片共用一个风道，同体积下散热面积翻倍，用于投影、高功率 LED 与通信模块。
铲齿 + 热管组合

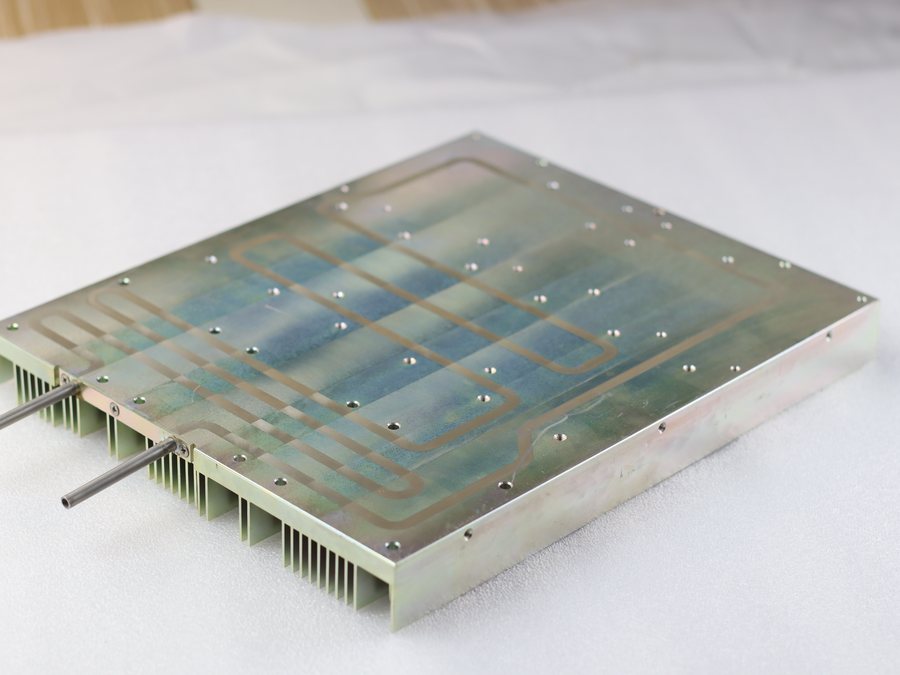

一体铲齿翅片无界面热阻，嵌入热管做横向均温，薄型高密度，用于电源模块与板级散热。
大型叠鳍箱体散热器

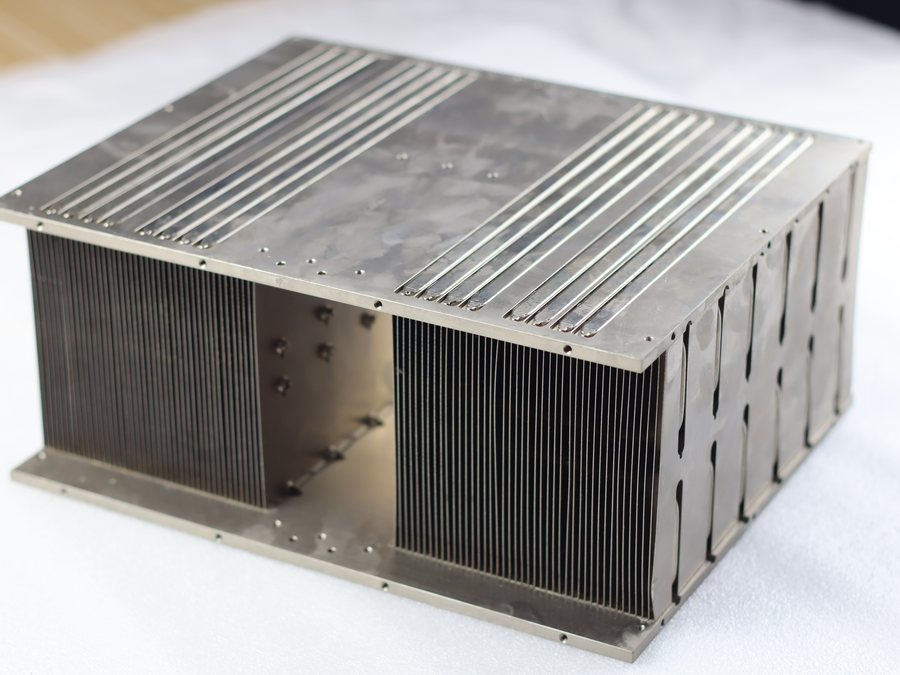

大尺寸铝叠鳍 + 热管阵列，用于通信机柜、电源柜与户外设备的整机风冷。
板级叠鳍散热组件

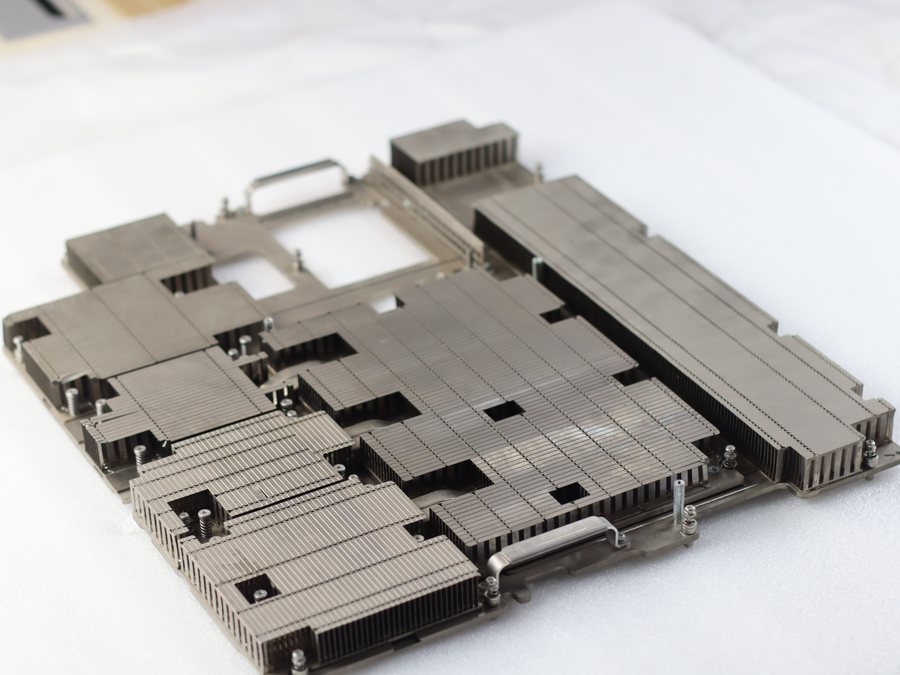

按 PCB 布局定制的多区叠鳍散热板，一次覆盖主芯片与功率器件，用于服务器与通信板卡。
参数表
| 项目 | 常规范围 | 说明 |
|---|---|---|
| 热管规格 | Ø3 / 4 / 5 / 6 / 8 / 10 mm 烧结铜粉热管，可压扁 | 按热量与弯折半径选型 |
| 底座 | 紫铜 / 铝 + 铜块 / 均热板 VC | 贴装面精铣，可镀镍 |
| 鳍片 | 铝 0.3–0.5 mm 叠鳍、铜叠鳍、铲齿一体翅片 | 间距按风扇静压设计 |
| 热管与鳍片结合 | 穿 Fin 涨管 / 锡焊 / 真空钎焊 | 钎焊结合热阻更低 |
| 单模组功率 | 50–800 W | 按图纸确认 |
| 表面处理 | 本色 / 黑色阳极氧化、镀镍、喷涂 | |
| 检测 | 热阻测试、风阻、热管性能抽检、振动 | 按客户标准出报告 |
| 打样周期 | DFM 确认后 7–15 个自然日 | 量产首件 4–6 周 |
空值显示"按图纸确认"，实测曲线见下。
工艺与检测
热管与叠鳍工艺
自有烧结热管、冲压叠鳍、穿 Fin 与真空钎焊产线，热管弯折、压扁、镀镍在厂内完成；铲齿翅片一体成形，无焊接界面。
铜质叠鳍高功率模组

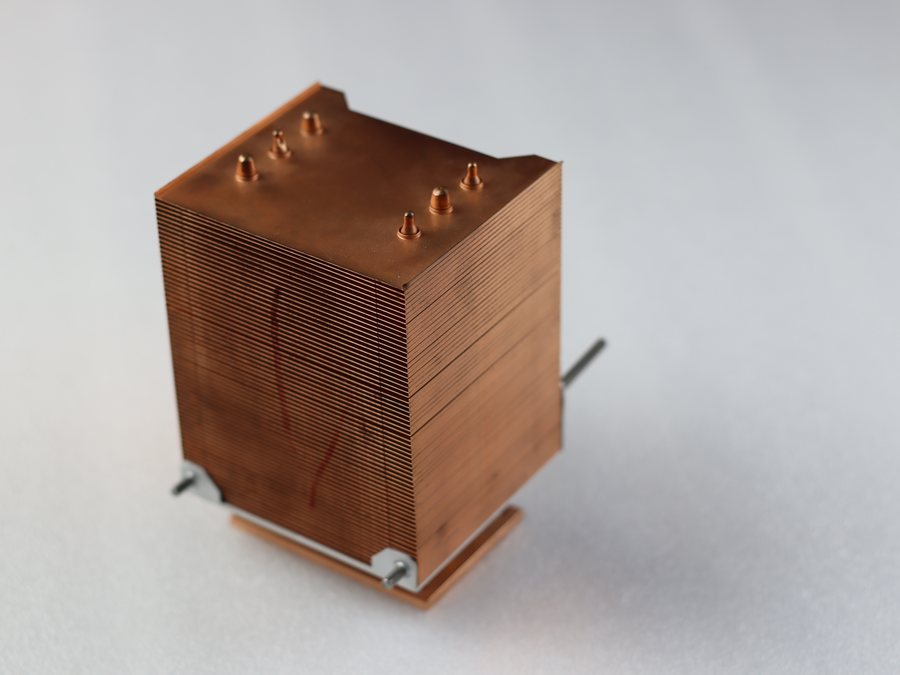

全铜叠鳍 + 铜底 + 多热管，用于 300 W 以上单模组风冷，热阻低于铝鳍方案 20–30%。
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关型号方案
案例
三风扇远端铜模组

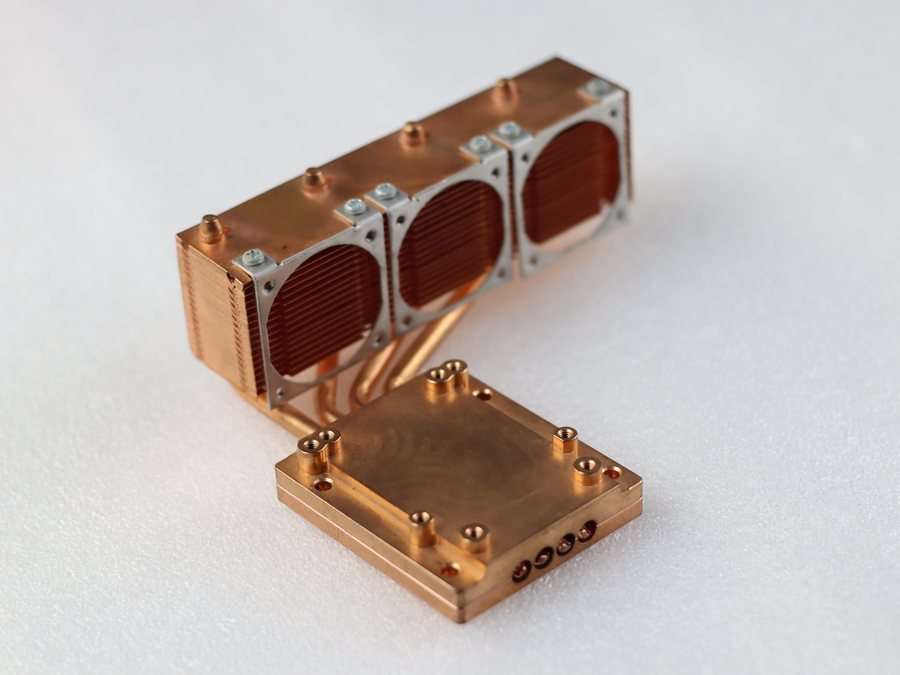

某激光设备项目：铜块吸热 + 热管引至三组铜叠鳍，各配一台风扇，单模组 600 W，替代原液冷方案降低整机成本。
环形热管均温模组

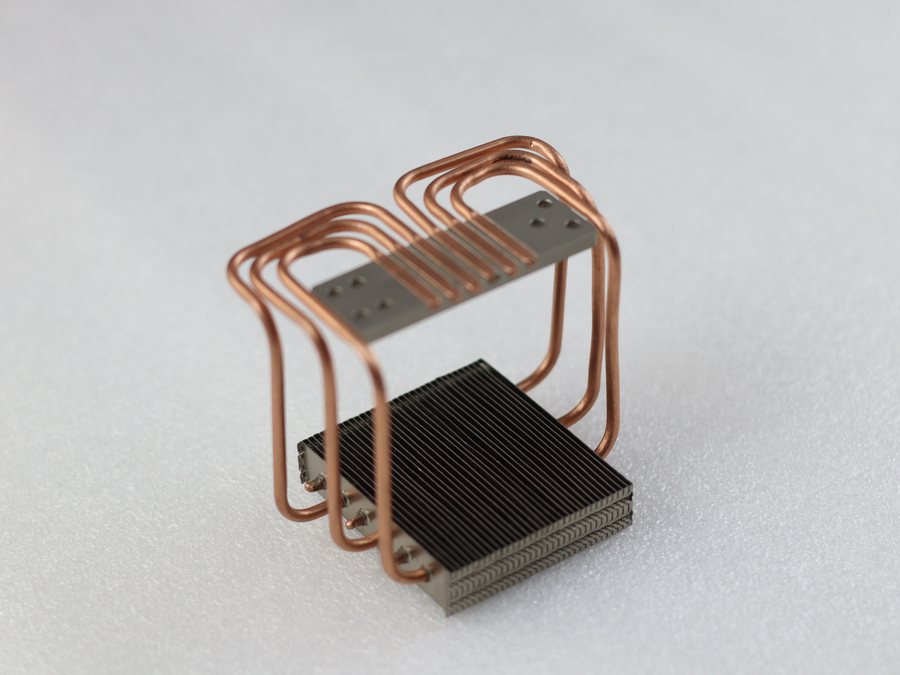

某通信设备项目：环形热管把两个热源的热量分配到同一组叠鳍，减少一组风扇，噪音降低。
关于热管散热器的常见问题
热管散热器能做多大功率？
单模组常规 50–800 W。300 W 以上建议铜底 + 6 根 Ø6 mm 以上热管 + 铜叠鳍；超过 800 W 或热流密度高于 50 W/cm² 时，建议评估均热板或液冷板。
远端热管散热和塔式散热器怎么选？
热源正上方有空间、风道垂直就用塔式；热源与出风口分离、机箱密闭或空间受限，用远端热管把热量引到有风的位置。
热管散热器和液冷板什么时候该切换？
单点功率超过 350 W、整机风扇噪音超标、或机柜功率密度超过 15 kW 时，液冷板更经济。东吉热控两种方案同厂，可做对比仿真。
没有图纸能做热管散热器吗？
能。提供热源功率与位置、允许温升、可用空间、风扇规格或风量，东吉热控热工程团队做结构设计与仿真，输出 3D 模型确认后打样。
热管散热器打样周期多久？
DFM 确认后 7–15 个自然日出样，量产首件 4–6 周；询价 24 小时内回复价格区间。
