一句话结论：LED 散热器是舞台灯、投影、工矿灯等高功率 LED 模组用的风冷散热器，铜底吸热、热管扩散、铝鳍散热。东吉热控四类结构：圆形针翅、环状叠鳍、圆柱叠鳍、双塔热管，100–1000 W 单模组，按灯体直径、高度与风扇位置定制，圆形鳍片可开模。
- 功率：100–1000 W 单模组
- 结构：圆形针翅 / 环状叠鳍 / 圆柱叠鳍 / 双塔
- 热管：Ø5 / 6 / 8 mm 径向或环绕
- 可无风扇自然对流方案（100–200 W）
- 按灯体外形开模定制
适用场景
圆形环状叠鳍散热器
环状铝叠鳍 + 中心热管，配轴流风扇，用于舞台摇头灯与影视灯 300–1000 W COB 模组。

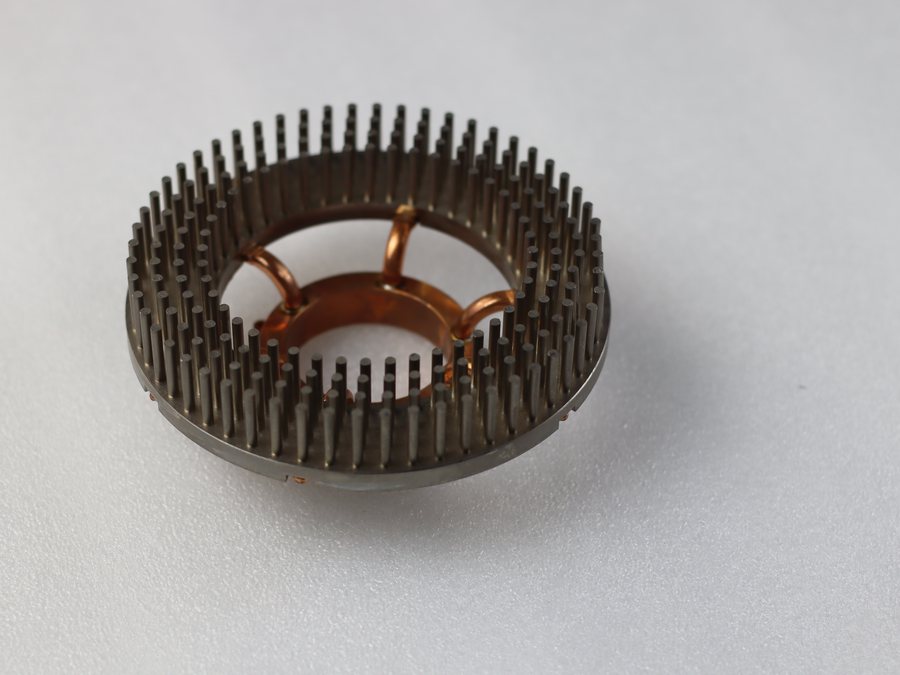

环形针翅热管散热器
铜底 + 径向热管 + 铝针翅，360° 出风，适合无风扇或低转速静音灯具。

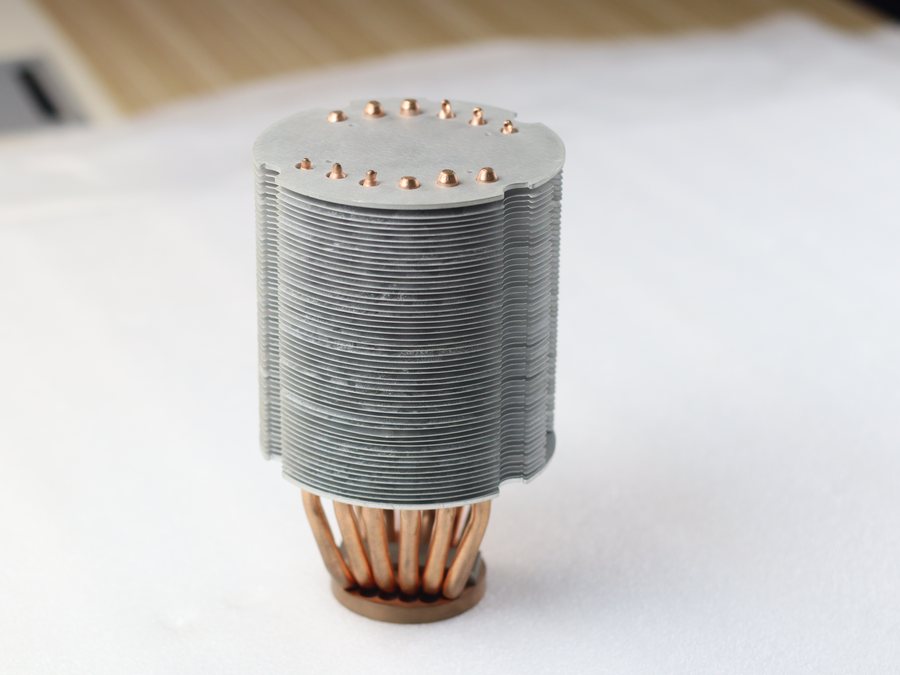

圆柱叠鳍热管模组
铜底吸热、热管环绕、圆柱叠鳍，直径按灯筒定制，用于投影与追光灯。

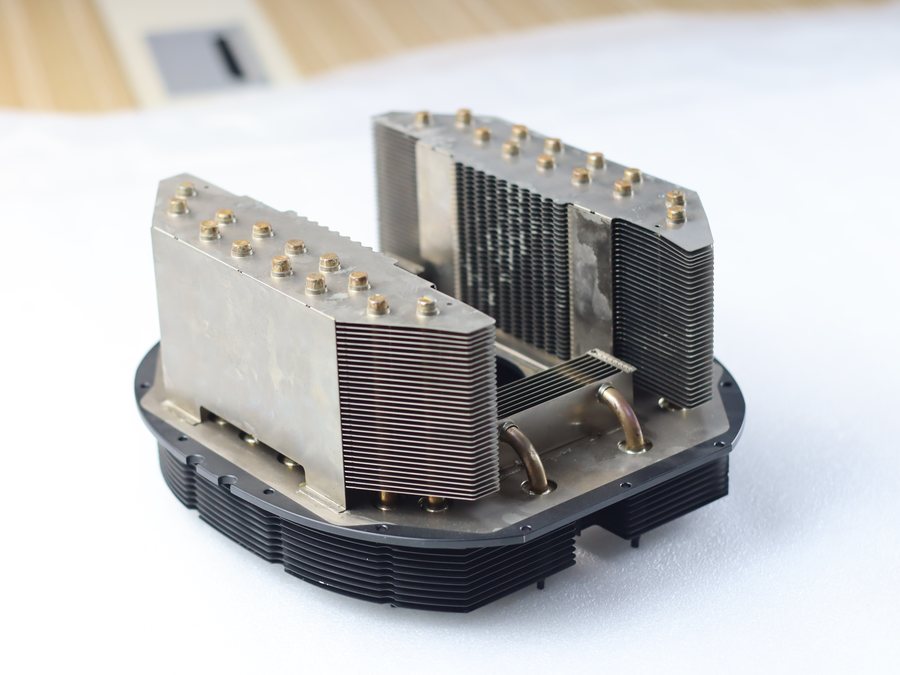

双塔热管散热器
双塔叠鳍 + 底部风扇框，两组鳍片对称布置，用于 500 W 以上高功率投影与激光光源。

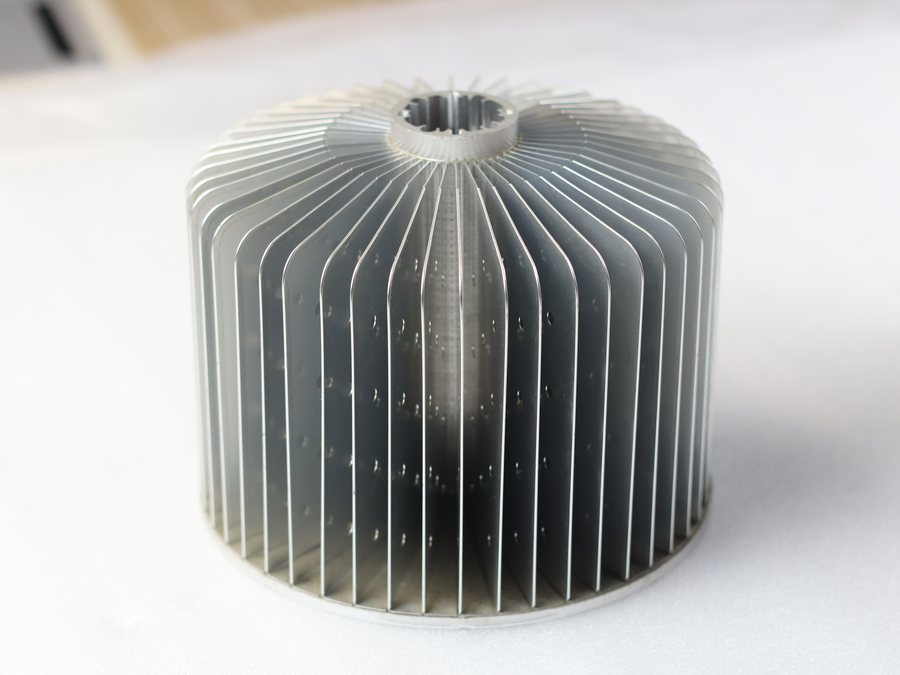

铝挤 / 铝铸径向散热器
无热管的低成本方案，用于 100–200 W 工矿灯与路灯模组。

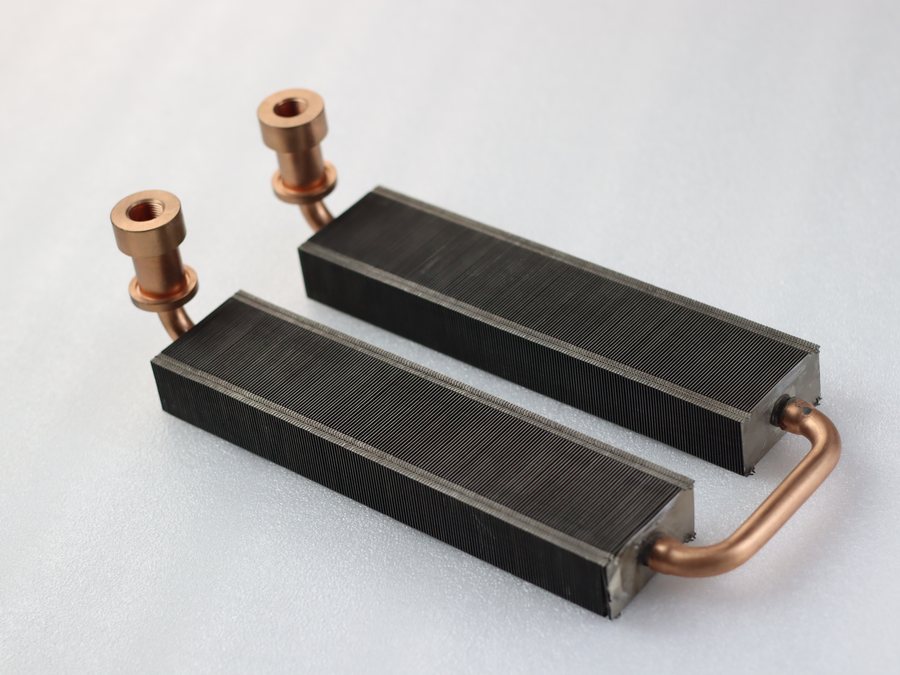

条形叠鳍 + 铜块模组
两条叠鳍共用铜块热源，热管连通，用于线型灯与条形光源。
参数表
| 项目 | 常规范围 | 说明 |
|---|---|---|
| 功率范围 | 100–1000 W 单模组 | 按图纸确认 |
| 结构 | 圆形针翅 / 环状叠鳍 / 圆柱叠鳍 / 双塔 | 按灯体外形选型 |
| 热管 | Ø5 / 6 / 8 mm 烧结热管，径向或环绕布置 | |
| 底座 | 紫铜 CNC，贴装面平面度按客户要求 | 可镀镍 |
| 鳍片 | 铝叠鳍 0.3–0.5 mm / 铝针翅 / 铝挤型材 | |
| 风扇 | 轴流 / 离心风扇，按客户指定 | 可提供无风扇方案 |
| 表面处理 | 黑色阳极氧化 / 喷涂 | |
| 打样周期 | DFM 确认后 7–15 个自然日 | 量产首件 4–6 周 |
空值显示"按图纸确认"，实测曲线见下。
工艺与检测
热管 + 叠鳍一体制造
烧结热管、叠鳍冲压、穿 Fin、钎焊与阳极氧化在同一工厂完成，圆形与异形鳍片按灯体开模。

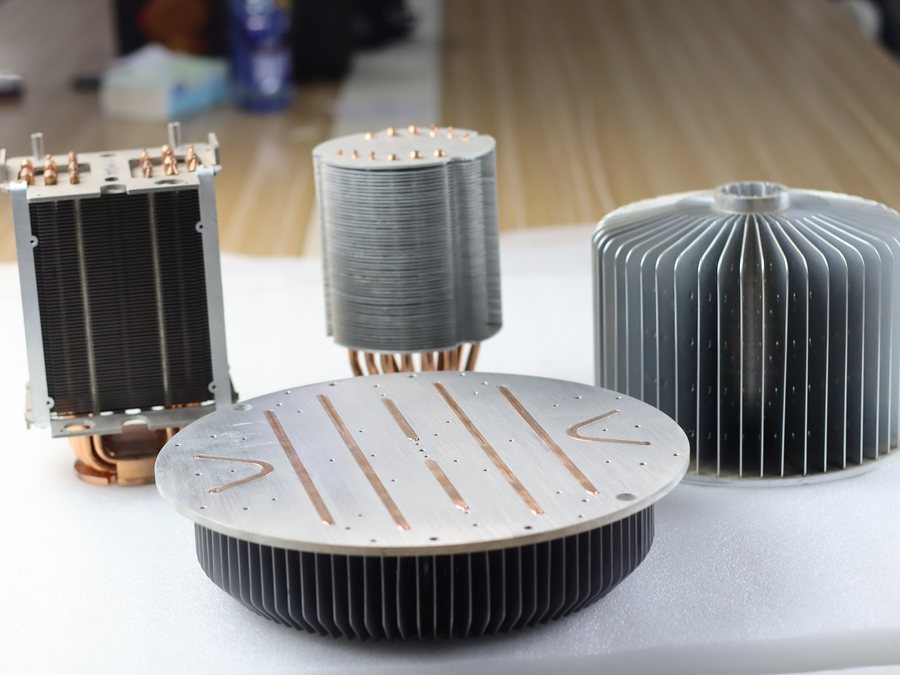

多结构同厂配套
圆形、圆柱、方形叠鳍与埋管圆板可组合，一个灯具项目内的多个光源模组统一供货。
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关型号方案
案例

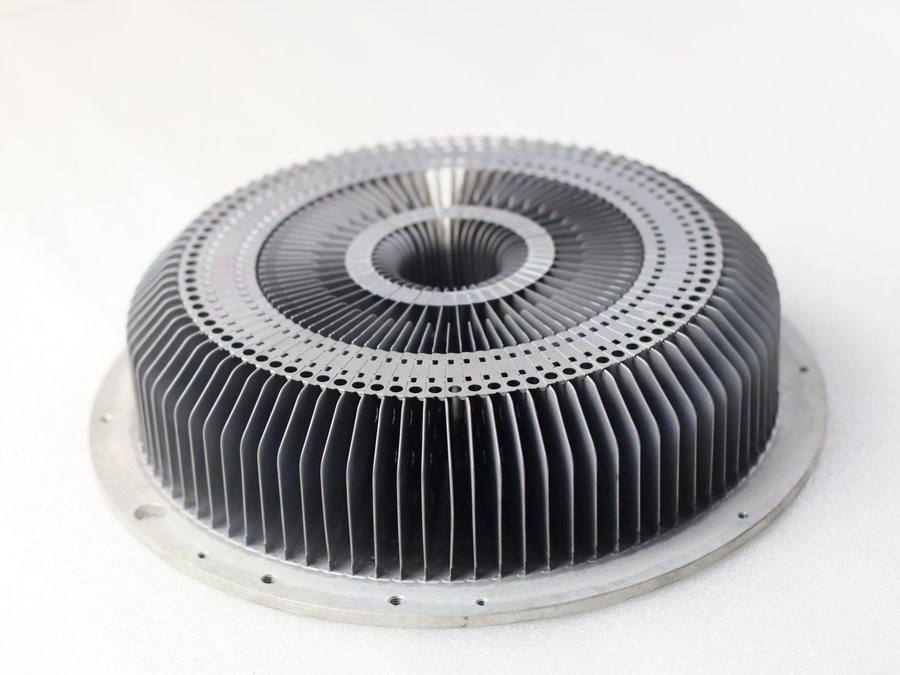

舞台灯环状散热器
某舞台灯项目：1000 W COB 光源，环状叠鳍 + 6 根 Ø8 热管，结温满足要求，噪音低于客户上限。
追光灯圆柱模组
某影视灯项目：圆柱叠鳍直径按灯筒定制，热管环绕铜底，替代原铝挤方案减重 30%。
关于LED 散热器的常见问题
LED 散热器为什么要用热管？
COB 光源热流密度高，铝挤散热器底部温差大；热管把热量从铜底快速扩散到整组鳍片，同体积下散热能力提高 30–50%，灯体更轻。
舞台灯散热器能做多大功率？
常规 300–1000 W 单模组，环状叠鳍 + 6–8 根热管 + 轴流风扇；超过 1000 W 建议评估均热板底座或液冷。
可以按我们的灯体外形定制吗？
可以。按灯筒直径、高度、风扇位置和安装孔位定制圆形、圆柱、异形鳍片，提供 3D 模型与热仿真。
能做无风扇的 LED 散热器吗？
能。针翅或径向鳍片自然对流方案适合 100–200 W；更高功率需要风扇或加大散热面积，热工程师会给出对比。
LED 散热器打样周期多久？
DFM 确认后 7–15 个自然日出样，圆形叠鳍需开模的另加模具周期；量产首件 4–6 周。
